DC-Motorcontroller MCC-1

Schrittprogrammierbarkompakt

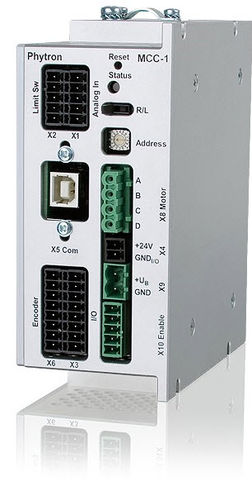

frei programmierbar, kompakt & vielseitig - ob remote oder im Stand-alone-Betrieb Die frei programmierbare Einachsen Schrittmotorsteuerung MCC-1 ist ein kompaktes Komplettgerät zur Ansteuerung von 2-Phasen Schrittmotoren bis zu 3,5 APEAK Phasenstrom. Mit 8 digitalen I/Os einem Analogeingang (bspw. für analog Joystick), Encodereingängen zur Schrittüberwachung, Anschlussmöglichkeiten für Endlagenschalter und einer Vielzahl verfügbarer Host-Schnittstellen (USB, Ethernet, Profibus etc.) lässt sich die MCC schnell und unkompliziert auch in bestehende Anwendungen integrieren. Technische Details • Frei programmierbare Einachsen-Schrittmotorsteuerung für Stand-alone-Betrieb • Bipolare Ansteuerung von 2-Phasen-Schrittmotoren • Phasenströme bis 3,5 APEAK • Versorgungsspannung 24 bis 48 VDC • Schrittauflösung bis 1/256 Schritt • RS 485, RS 232, USB oder Ethernet Interface • Programmierung im bewährten MiniLog-Format und nach DIN 66025 • Analogeingang, z. B. für Joystickanschluss • 8 bidirektionale digitale Eingänge/Ausgänge, galvanisch getrennt • In Hardware redundant ausgeführter Motor Enable-Eingang zum Freischalten des Motors • Encoderauswertung • Kompaktes Design, Größe nur 127 x 55 x 110 mm • Wandmontagewinkel für unterschiedliche Einbaupositionen • Montagesatz für Hutschienenmontage Verfügbare Varianten • USB oder RS 232 Schnittstelle zum Anschluss an PC • RS 485-4-Draht Schnittstellen zum Anschluss an PC (RS 422) und Busbetrieb • Ethernet Schnittstelle zur Integration ins Firmennetz • Angebauter USB-Konverter zum Anschluss an PC und RS 485 für Busbetrieb • Angebauter Terminal-Adapter für Bedienterminal BT 5 AM • Hutschienen- oder Wandmontage
