DC-Motorcontroller MCC-2

Schrittkompakt2-Achsen

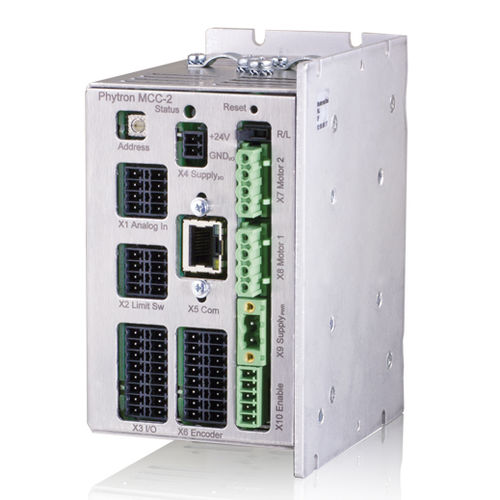

frei programmierbar, kompakt & vielseitig - ob Remote oder im Stand-alone-Betrieb Die frei programmierbare 2-Achs- Schrittmotorsteuerung MCC-2 ist ein kompaktes Komplettgerät zur Ansteuerung von zwei 2-Phasen Schrittmotoren mit je bis zu 3,5 APEAK Phasenstrom. Mit 8 digitalen I/Os einem Analogeingang (bspw. für analog Joystick), Encodereingängen zur Schrittüberwachung, Anschlussmöglichkeiten für Endlagenschalter und einer Vielzahl verfügbarer Host-Schnittstellen (USB, Ethernet, Profibus etc.) lässt sich die MCC schnell und unkompliziert auch in bestehende Anwendungen integrieren. Technische Details • Programmierbare 2-Achsen-Schrittmotorsteuerung für Stand-alone-Betrieb • Bipolare Ansteuerung von 2-Phasen-Schrittmotoren • Phasenströme bis 3,5 APEAK • Versorgungsspannung 24 bis 48 VDC • Schrittauflösung bis 1/256 Schritt • USB, RS 485, RS 232 oder Ethernet Interface • Programmierung im bewährten MiniLog-Format und nach DIN 66025 • 2 Analogeingänge, z. B. für Joystickanschluss • 8 digitale Eingänge / 8 digitale Ausgänge, galvanisch getrennt • Encoderauswertung • LabVIEW®-VI für MCC • In Hardware redundant ausgeführter Motor Enable-Eingang zum Freischalten der Motoren • Kompaktes Design, Größe nur 127 x 72 x 110 mm • Wandmontagewinkel für unterschiedliche Einbaupositionen • Montagesatz für Hutschienenmontage Verfügbare Varianten • USB oder RS 232 Schnittstelle zum Anschluss an PC • RS 485-4-Draht Schnittstellen zum Anschluss an PC (RS 422) und Busbetrieb • Ethernet Schnittstelle zur Integration ins Firmennetz • Angebauter USB-Konverter zum Anschluss an PC und RS 485 für Busbetrieb • Angebauter Terminal-Adapter für Bedienterminal BT 5 AM • Hutschienen- oder Wandmontage
