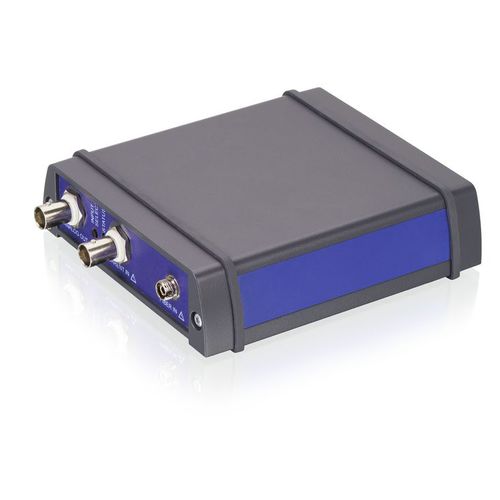

Photometer zur Glasfaser-Ausrichtung F-712.PM1

TischgerätInfrarotVIS

• Große Signalbandbreite von 20 kHz • Hoher Dynamikbereich • Wellenlängenbereich 400 bis 1550 nm • Stromeingangsbereich bis 1 mA • Logarithmischer Ausgang Mit diesem optischen Leistungsmesser kann ein optisches Signal hochauflösend und mit extrem hoher Bandbreite in ein Spannungssignal umgewandelt werden. Die Bauart des optischen Eingangs ermöglicht die Messung des optischen Signals unabhängig von der Position der optischen Faser im Steckverbinder. Das Gerät besitzt zusätzlich einen Stromeingang. An diesen Eingang kann beispielsweise eine Fotodiode angeschlossen werden und der Diodenstrom in ein logarithmisches Spannungssignal gewandelt werden. Die Umschaltung zwischen den Eingängen erfolgt über einen Taster, eine LED leuchtet, wenn der Stromeingang aktiviert ist. Der große Wellenlängenbereich des optischen Leistungsmessers ermöglicht das Arbeiten ohne Umschalten im sichtbaren wie im Infrarot-Bereich. Das präzise, logarithmische Ausgangssignal ist ideal für optische Alignmentsysteme. Der optische Leistungsmesser ist damit für die schnellsten auf dem Markt verfügbaren, vollautomatischen Alignmentsysteme geeignet.
