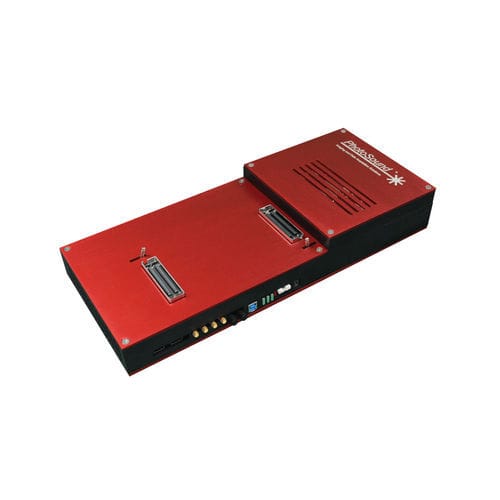

Photoakustische Datenerfassungsanlage MOLECULUS

Ultraschalleingebautprogrammierbar

MoleculUS ist ein duales Ultraschall- und photoakustisches Datenerfassungsgerät, das die gleichzeitige Erfassung von Ultraschall- und photoakustischen Kanälen mit denselben Sondenelementen ermöglicht. Der analoge Signalpfad von MoleculUS ist in PA- und US-Pfade aufgeteilt. Die PA- und US-Modi arbeiten zeitlich nacheinander und unterstützen den US-Vorschaumodus sowie das kontinuierliche On-Fly-Multiplexing zwischen den Modi. Für die Datenerfassung im PA-Modus verfügt jeder Kanal über einen eigenen Vorverstärker mit hoher Eingangsimpedanz und einer festen Verstärkung von 40 dB. MoleculUS kann lineare, konvexe und endokavitäre Handsonden verwenden. Das Software-SDK und die Benutzeroberfläche sind in MATLAB® geschrieben (kompilierte und Quellcode-Versionen); das Back-End ist eine kompilierte C++ 64-Bit DLL-Bibliothek. Merkmale Kompaktes Gehäuse und USB-PC-Anschluss für einfache Geräteintegration Klinische, vorprogrammierte Standard-Ultraschallmodi (US) mit ein- und ausschaltbarem photoakustischen Modus (PA) Der PA-Modus nutzt eine optimierte Breitband-Vorverstärkung Integrierte TR-Umschaltung zwischen Hochspannungs-, Sende-/Empfangs-US-Strahlformer und Niederspannungs-, nur Empfangs- PA-optimierter Elektronik Zugriff auf RF-Rohdaten sowohl für den US- als auch den PA-Modus Synchronisierung externer Hardware mit der Datenerfassung über elektronische oder optische IN/OUT-Trigger-Ports Eigenständige Steuerungssoftware auf Basis von MATLAB® und Backend-SDK in C++, kompatibel mit vielen Frontend-Sprachen wie LabView, MATLAB® und PythonTM Spezifikationen 128 USPA-Kanäle 46 bis 91 dB PA-Modus, programmierbare Verstärkung 1 bis 18 MHz Wandlermittenfrequenz 40 MSPS Abtastrate PA-Modus Eingangsimpedanz 2,2 MΩ
