Wasserstrahlschneidmaschine ROTO Jet

für Metallfür BlechCNC

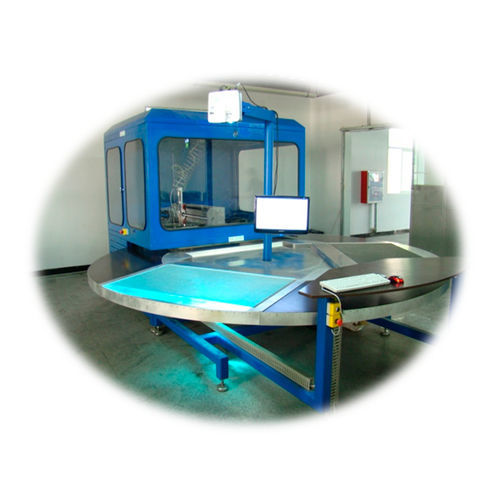

Der ROTO JET Wasserstrahlschneidetisch ist eine 3-Positionen-Produktionsmaschine zum Schneiden, mit Platzierungssystem durch Videoprojektion für ungleichmäßig geformte, geschmeidige Materialien (Leder, Gummi, Dichtungen, Schaumstoffe). Die ROTO JET Wasserstrahlschneidmaschine beinhaltet die Schneideinheit, das Nebelabsaugsystem, den Schaltschrank und die 15 PS Pumpe 4135 bar. Die Maschine besteht aus einem geschweißten Rahmen und einem Karussell mit 3 Positionen. Der Balken ist in X und Y motorisiert mit Kugelübertragung und prismatischer Linearführung. Der Balken ist als "fliegender Arm" konzipiert, der nur auf einer Seite motorisiert ist und den pneumatischen Hochleistungskopf Accustream - reines Wasser mit Diamantdüse - hält. Ein Mast, der einen Videoprojektor trägt, ermöglicht die direkte Platzierung auf dem zu schneidenden Material. Die Produktivität wird durch einen Drehtisch mit 3 Positionen (Auflegen-Schneiden-Entladen) mit Indexierung und wabenförmigen Materialauflagen gewährleistet. Die hochwertigen Brushless-Motoren und das Präzisionsgetriebe des ROTOJET wurden speziell ausgewählt, um die hohen Anforderungen an die Schnittgeschwindigkeit zu erfüllen. Die Maschine wird über ein Steuerpult auf dem Karussell gesteuert, das mit folgenden Funktionen ausgestattet ist: Steuerung von 2 oder 3 Achsen in Echtzeit auf Basis von Industrie-PC und Mensch-Maschine-Schnittstelle mit Windows SEVEN.
