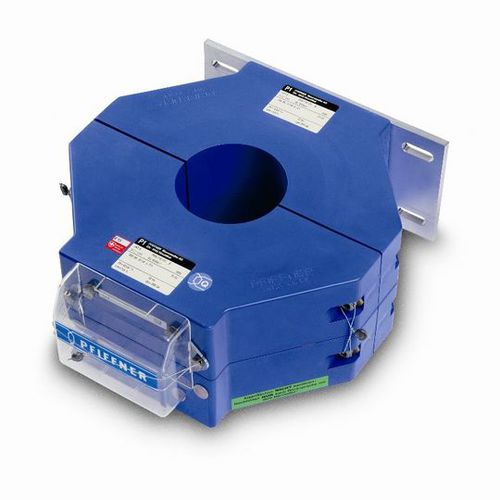

Stromtransformator JKS series

Split-Corefür SchutzThrough-Hole

Zweiteilige Kabelstromwandler vom Typ JKS / JKS-S werden in Innenraumschaltanlagen eingesetzt. Sie übertragen hohe Ströme bis 3000 A in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. Der zweiteilige Kabelstromwandler ist für die nachträgliche Montage auf vollisolierte Mittel- und Hochspannungskabel konzipiert. Dadurch wird eine Nachrüstung einer bestehenden Anlage auf einfache Weise ermöglicht. Es können Primärströme bis zu 3000 A gemessen werden. Die magnetischen Eigenschaften des Eisenkerns werden durch eine spezifische Polsterung und dem Verguss in Polyurethan (PUR) sichergestellt. Mit dieser Konstruktion bleibt die Klassengenauigkeit über Jahrzehnte konstant. Beim Wandler vom Typ JKS ist ein Gehäuseschutzgrad bis zu IP 20 möglich; beim Wandler vom Typ JKS-S bis zu IP 40. Der Kabelstromwandler kann dank einer Vielfalt von geometrischen Abmessungen den Kundenbedürfnissen angepasst werden. Die Einbaulage ist beliebig.
