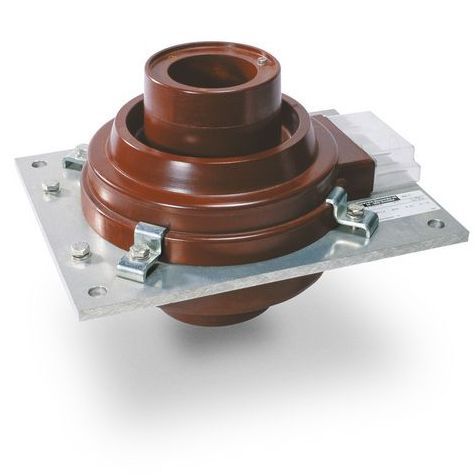

Stromtransformator AKQ series

GießharzHochstromSchutz

Stromwandler vom Typ AKQ werden üblicherweise in Anlagen mit offenen Schienensystemen eingesetzt. Sie übertragen hohe Ströme bis 15000 A in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. Stromwandler vom Typ AKQ sind für 5 verschiedene Spannungsebenen erhältlich: 7.2 kV – 12 kV – 17.5 kV – 24 kV und 36 kV. Für jede Spannungsebene sind sechs verschiedene Lochdurchmesser und damit Baugrössen möglich. Die Aktivteile werden in Epoxidharz vergossen. In einem Stromwandlergiessharzkörper sind je nach Anforderungen bis zu 5 voneinander galvanisch getrennte Stromwandlerkerne möglich, die für Schutz- und Messaufgaben eingesetzt werden können. Die Isolation zur Schienenspannung wird im Giessharz innerhalb des Stromwandlers realisiert. Dieser Stromwandlertyp erfüllt somit sämtliche Isolationsbedingungen (BIL oder TE- Werte) für die entsprechende Spannungsebene. Damit die hohen Anforderungen an die Isolierfestigkeit sowie an die Teilentladungsbedingungen erfüllt werden, befindet sich auf der Lochinnenseite ein elektrisch leitender Belag, der an das Potential der Primärschiene angeschlossen werden muss. Für die Montage in der Anlage ist eine Montageplatte mit den entsprechenden Befestigungslöchern vorgesehen. Sofern der Stromwandler AKQ in eigens gefertigte Befestigungsplatten oder Maueröffnungen montiert wird, kann dieser Typ auch ohne Platte, nur mit den Klemmbriden geliefert werden.
