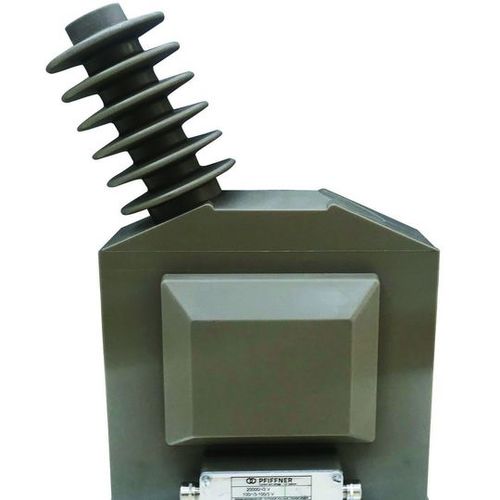

Verteilungstransformator GC1 series

Gießharzfür StromnetzMittelspannung

Stützer- Spannungswandler Typ GC1 werden für den Einbau in luftisolierten Mittelspannungszellen im Bereich 3,6-36 kV verwendet. Sie wandeln Hochspannung in normierte Werte für Zähler, Mess- und Schutzgeräte um. Der Stützer- Spannungswandler ist für die Montage in luftisolierten Mittelspannungszellen konzipiert. Die magnetischen Eigenschaften des Eisenkerns werden durch eine spezifische Polsterung und dem Verguss in Epoxidharz sichergestellt. Mit dieser Konstruktion bleibt die Klassengenauigkeit über Jahrzehnte konstant. Die Einhaltung der Teilentladungsgrenzwerte nach IEC 61869-1 garantiert einen sicheren Betrieb. Primär- und Sekundäranschlüsse sind aus Messing. Die Schutzabdeckung der Sekundäranschlüsse besteht aus Aluminium und erfüllt die Anforderungen der Schutzart IP65. Die Einbaulage ist beliebig wählbar. Die Spannungs- Wandler sind nach den gängigen nationalen und internationalen Normen ausgelegt. Kundenspezifische Ausführungen werden auf Anfrage nach Beurteilung der Machbarkeit realisiert.
