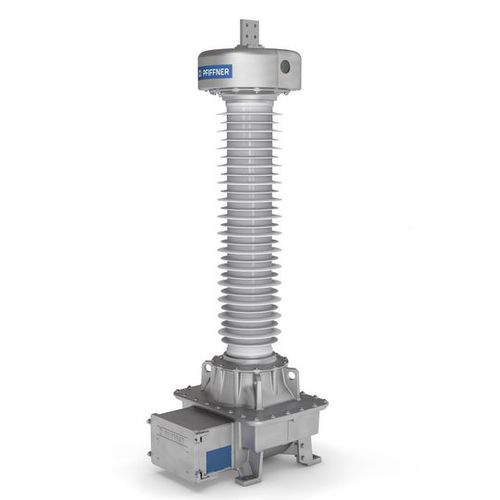

Verteilungstransformator EOF series

ölgefülltinduktive SpannungIEC

Spannungswandler vom Typ EOF werden in Hochspannungsschaltanlagen von 24 –245 kV eingesetzt. Sie übertragen Spannungen in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. Der Aktivteil des Spannungswandlers befindet sich im Fussgehäuse. Die Hochspannungsisolation ist in Öl-Papier Technologie ausgeführt. Dazu wird ein hochwertiges PCB-freies Mineralöl eingesetzt. Die feingesteuerte Durchführung befindet sich innerhalb des Isolators. Im Kopf des Spannungswandlers befindet sich das Ausdehnungssystem. Dieses dient der Volumenkompensation des Öls aufgrund von Temperaturschwankungen. Für Spannungswandler von 24 –72 kV wird eine hochflexible, temperaturbeständige Membrane aus Fluorelastomer (VITON®) verwendet. Spannungswandler von 123 –245 kV besitzen eine aus Edelstahl gefertigte Dehnzelle. Hierbei wird die Ölausdehnung durch ein mechanisches System im Schauglas der Kompensatorhaube angezeigt. Alle metallischen Gehäuse und Flansche bestehen aus einer korrosionsbeständigen Aluminiumlegierung. Auf Wunsch können die Teile farbig lackiert werden. Der Spannungswandler wird je nach Kundenspezifikation mit einem hochwertigen Verbund- oder Porzellanisolator ausgestattet. Entsprechend den Verschmutzungsklassen gängiger Normen stehen verschiedene Kriechwege zur Auswahl. Durch den hermetischen Verschluss der Gehäuse wird die Öl-Papier Isolation vor atmosphärischen Einflüssen geschützt.
