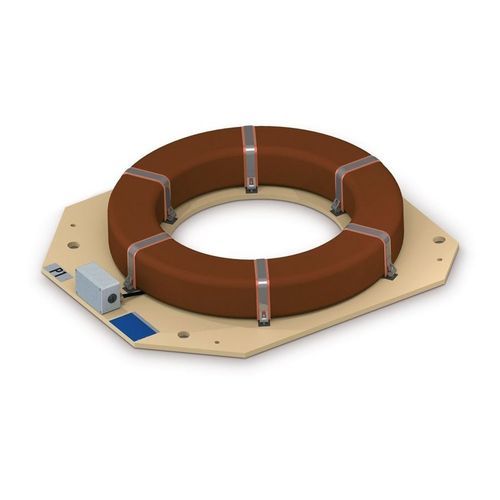

Stromtransformator JK-GCT series

trockenHochstromSchutz

Stromwandler vom Typ JK-GCT werden für die Montage an Hochstromdurchführungen bei Generatoren eingesetzt. Sie übertragen hohe Ströme bis 50000 A in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. Aufgrund der hohen Ströme und geringen Phasenabständen an Generatoren sind die Anforderungen an Wandler bezüglich Temperatur und Fremdfelder immens. Um die Genauigkeit zu erreichen, werden Kompensationswicklungen angebracht. Ebenso werden die Wandler für sehr hohe Temperaturen ausgelegt. Die Isolation wird in der Durchführung realisiert. Der Wandler kann nach spezifischen Normen hergestellt und geprüft werden. Ebenso sind Schutzklassen für transientes Übertragungsverhalten (TPY, TPZ) realisierbar. Die Sekundäranschlüsse befinden sich im separaten Klemmenkasten. Merkmale Mit Kompensationswicklungen versehen, um Fremdfeldeinflüsse zu verhindern Anwendungen Der Stromwandler JK-GCT kann für Generatorkanäle verwendet werden.
