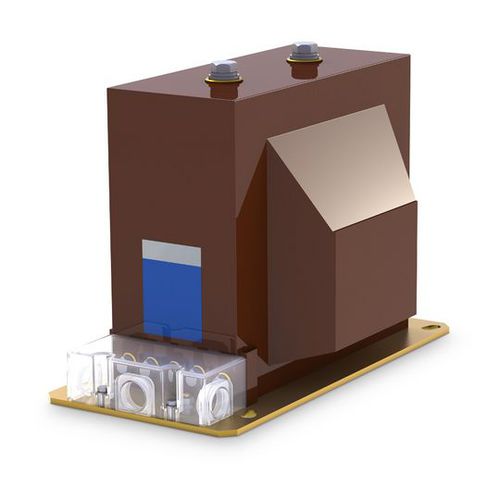

Stromtransformator BD series

trockenMittelspannungIEC

Stützer- Stromwandler Typ BD werden für den Einbau in luftisolierten Mittelspannungszellen im Bereich von 12-72 kV verwendet. Sie übertragen Hochstrom in normierte Werte für Zähler, Mess- und Schutzgeräte. Der Stützer- Stromwandler in trockener Blockbauweise ist für die Montage in luftisolierten Mittelspannungszellen konzipiert. Die magnetischen Eigenschaften des Eisenkerns werden durch eine spezifische Polsterung und dem Verguss in Epoxidharz sichergestellt. Mit dieser Konstruktion bleibt die Klassengenauigkeit über Jahrzehnte konstant. Die Einhaltung der Teilentladungsgrenzwerte nach IEC 61869-1 garantiert einen sicheren Betrieb. Primär- und Sekundäranschlüsse sind standardmässig in Messing ausgeführt und die Schutzhaube der Sekundärklemmen besteht aus transparentem Polycarbonat. Die Montagelage ist grundsätzlich beliebig. Bei der Baugrösse 72kV muss bei relevanten mechanischen Anforderungen (Erdbeben, Vibrationen) die Einbaulage, wenn diese nicht stehend ist, mit dem Hersteller abgesprochen werden. Die Stromwandler sind nach den gängigen nationalen und internationalen Normen ausgeführt. Kundenspezifische Ausführungen werden auf Anfrage nach Beurteilung der Machbarkeit realisiert.
