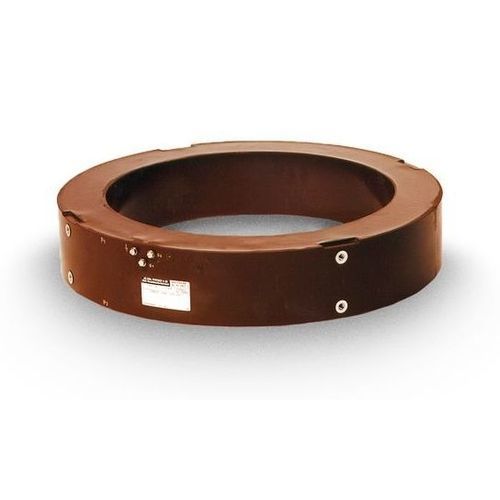

Stromtransformator AKA

GießharzIECSchutz

Stromwandler vom Typ AKA werden in gekapselten Hochstromableitungen (IPB) eingesetzt. Sie übertragen hohe Ströme bis 50000 A in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. In Kraftwerken werden zwischen Generator und Maschinentrafo sowie deren Eigenbedarfsabgängen Isolated Phase Busducts (IPB’s) eingesetzt. Die Stromwandler AKA sind für den Einbau in diesen Anlagen konzipiert. Die Fixierung des Stromwandlers erfolgt innerhalb der Kapselung. Der Abstand vom Innendurchmesser des Wandlers zum Primärleiter der Ableitung wird durch die Spannung der Anlage bestimmt. Dabei wird die Isolation mit einem ausreichenden Abstand zwischen Primärleiter und dem Innendurchmesser des Wandlers realisiert. Die Aktivteile des Wandlers werden in Epoxidharz gegossen, das speziell für hohe Temperaturen geeignet ist. Je nach Anforderungen sind bis zu 5 voneinander galvanisch getrennte Stromwandlerkerne möglich, die für Schutz- und Messaufgaben eingesetzt werden können. Da sämtliche Aktivteile auftragsspezifisch berechnet und gefertigt werden, können sie nach allen internationalen, nationalen und kundenspezifischen Normen hergestellt und geprüft werden. Ebenso sind Schutzklassen für transientes Übertragungsverhalten (TPY, TPZ) realisierbar.
