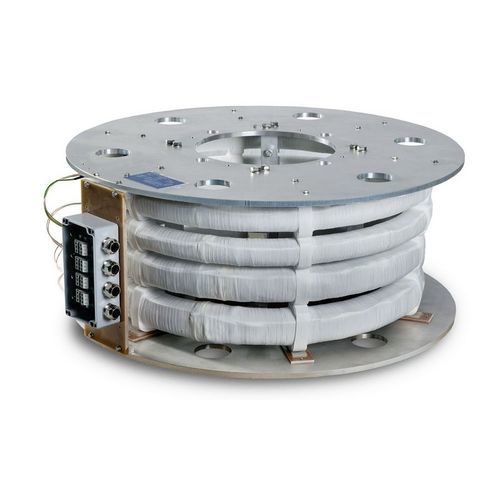

Stromtransformator ALG

trockenfür SchutzHochstrom

Stromwandler vom Typ ALG werden für die Montage an Hochstromdurchführungen bei Generatoren eingesetzt. Sie übertragen Ströme bis 50000 A in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. Aufgrund der hohen Ströme und geringen Phasenabständen an Generatoren sind die Anforderungen an Wandler bezüglich Temperatur und Fremdfelder immens. Um die Genauigkeit zu erreichen, werden Kompensationswicklungen angebracht. Ebenso werden die Wandler für sehr hohe Temperaturen ausgelegt. Beim Wandler ALG sind bis zu 4 Sekundärwicklungen möglich. Die Isolation wird in der Durchführung realisiert. Der Wandler kann nach spezifischen Normen hergestellt und geprüft werden. Ebenso sind Schutzklassen für transientes Übertragungsverhalten (TPY, TPZ) realisierbar. Die Sekundäranschlüsse befinden sich im separaten Klemmenkasten. Eine Spezialausführung erlaubt den Einsatz des Wandlers in explosionsgefährdeten Räumen der Zone 2. Dafür liegt eine offizielle Baumuster–Prüfbescheinigung vor. Merkmale • Mit Kompensationswicklungen versehen, um Fremdfeldeinflüsse zu verhindern • ATEX zertifiziert Ex II 3G
