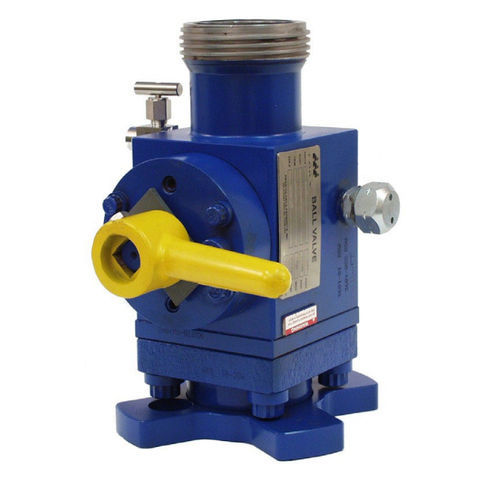

Serviceventil HA series

KugelEdelstahlPEEK

Für die Verwendung mit unseren Entnahmewerkzeugen sind drei Kugelhähne mit verschiedenen Temperaturklassen erhältlich: Standard, Nieder- und Hochtemperatur. Die Innengewinde dieses Ventils sind ACME-Industriestandardgewinde und können mit jedem Metal Samples Hochdruck-Zugangsfitting sowie mit jedem anderen 2"-Zugangsfitting verwendet werden. Die Ventile haben ein Entlüftungsventil, das sich auf der prozessabgewandten Seite der Kugel befindet. Dieses Entlüftungsventil kann zur Entleerung des Entnahmewerkzeugs, des Probenahmeprozesses oder als Weg für den Gegendruck verwendet werden. Alle Ventile entsprechen der NACE MR0175 für den Einsatz in sauren Medien, sind werkseitig auf einen Betriebsdruck von 6000 psi* W.O.G. geprüft und erfüllen die Anforderungen der API6FA und API607 für Brandsicherheit. Das Serviceventil ist ein tragbares Ventil, das in Verbindung mit einem Rückholwerkzeug verwendet wird. Das serviceventil wird zur Vorbereitung der Bergung eines Stopfens auf ein Zugangsstück geschraubt. Anschließend wird das rückholwerkzeug am Serviceventil befestigt. Der Systemdruck wird dann in dem durch Lösen des Kegels ausgeglichen. Gelegentlich erlauben Ablagerungen in den Gehäusen der Anschlussarmatur den Druckausgleich durch den Stopfen nicht möglich. In diesem Fall kann das Entnahmewerkzeug mit Hilfe eines Gegendrucksatzes (P/N - HA104000) unter Druck gesetzt werden. Sobald der Druckausgleich ist, wird der Stopfen entfernt und das Ventil geschlossen. Schließlich wird das Entnahmewerkzeug aus dem Ventil entfernt, um den Zugang zum Stopfen und seinem Zubehör zu ermöglichen. A Abdeckkappe/Stopfen-Baugruppe (P/N - PS5612) kann bei Bedarf als zusätzliche Sicherheitsmaßnahme auf das Ventil aufgesetzt werden.
