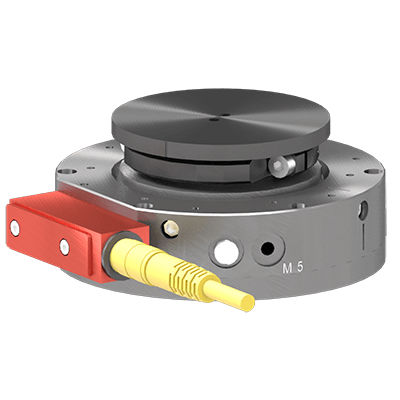

Druckluftbetriebener Compliance-Einheit / Kollisionssensor für Roboter QS-200

für Werkzeugmaschinen

Erkennt Winkel- und Druckkräfte. Das einzigartige Design von QuickSTOP bietet Schutz in der X-, Y- und Z-Achse Verfügbare lineare und Winkelhübe, um die Kräfte am Ende der Armwerkzeuge und am Roboterhandgelenk am Auslösepunkt zu entfernen Die Leistungsbereitschaft wird von QuickSTOP überwacht. Wenn der Schalter mit Druck beaufschlagt wird, zeigt er an, dass der QuickSTOPP in die richtige Position zurückgestellt ist Vorteile Minimierung der Ausfallzeit, schnelles Zurücksetzen, keine Notwendigkeit zur Rekalibrierung, Stoppen des Roboters an der Aufprallquelle ermöglicht eine einfache Identifizierung der Ursache Minimierung von Schäden am Roboter und an teuren End-of-Arm-Werkzeugen während der Roboterprogrammierung. Ein Muss für jede Ausbildung oder Roboterschulungszelle Einfache Implementierung, einfache Anpassung des Druckniveaus je nach Anwendung, schnelle Kapitalrendite Wiederholbarkeit - X, Y - 0,03 mm Wiederholbarkeit - Z - 0,01 mm Wiederholbarkeit der Drehung - ± 0,02 ° Axiale Nachgiebigkeit Vertikal - 5,20 mm Nachgiebigkeitswinkel - 5 ° Rotary Compliance - Keine Beschränkung Drehmoment-Abschaltpunkt - 7,5 - 45,2 Nm Momententrip-Punkt - 5,9 - 32,4 Nm Gewicht - 0,680 kg Durchmesser - 97,0 mm Profil - 43,5 mm Massenschwerpunkt - 25,7 mm Durchschnittliche Reaktionszeit - 4-7 ms Staubschutz - Schaumstoffkragen mitgeliefert Schalter - Hochzuverlässiger Flugzeugtyp mit Schnappfunktion. UL/CSA-zugelassen. Durchschnittliche Lebensdauer : 7 Millionen Zyklen Betriebsdruck - 1,0 - 6,0 bar
