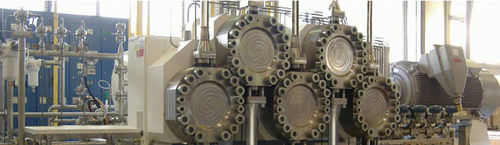

Mineralölpumpe

für KohlenwasserstoffeÖlfür Gas

Das Konzept der Triplex Prozess-Membranpumpe ist eine oszillierende Verdrängerpumpe mit einer fixen Hublänge. Die Prozessflüssigkeit wird mittels einer Membrane gefördert, welche wiederum mittels einer Hydraulikflüssigkeit mit dem Plunger gekoppelt wird. Die oszillierende Bewegung des Plungers verdrängt das Öl, das in der Pumpenkammer enthalten ist, welches wiederum eine Membrane bewegt, die sich im Pumpenkopf befindet. Die Prozessflüssigkeit wird durch eine abwechselnde Membranbewegung angesaugt und ausgestoßen, was verhindert, daß die Prozessflüssigkeit mit anderen Teilen der Pumpe oder mit der Atmosphäre in Kontakt gerät. Prozess-Membranpumpen sind eine Variante der TITANO- und der PTO/PQO/PSO oszillierenden Verdrängerpumpen-Serie und verwenden Standard Triebwerke und Pumpenköpfe mit hydraulisch angelenkten Membranen. Diese Variante kommt dann zum Einsatz, wenn gefährliche Flüssigkeiten unter strengsten Umweltvorschriften gefördert werden sollen und wenn die "leckfreie Kolbenlösung" innerhalb des Projektes nicht akzeptiert wird. Kurbeltriebwerk Das Triebwerk ist dasselbe, das häufig bei API 674 Titano- und PTO/PQO/PSO-Pumpen Anwendung findet. Flüssigkeitsteil Die Serie wird so projektiert, dass hydraulisch angetriebene Doppelmembranen mit einer Sicherheits-Zwischenkammer zum Einsatz kommen. Die Hauptmerkmale für die Konstruktion des Pumpenkopfes sind: Patentierte DELTA-Geometrie der Flüssigkeitsteil-Konstruktion, die folgendes erlaubt: Geringere Pumpendimensionen und niedriges Pumpengewicht Hohe Steifheit des Flüssigkeitsteils mit sehr geringer Deformation unter Schwerstlasten Reduziertes Todraum-Volumen, dadurch hoher volumetrischer Wirkungsgrad
