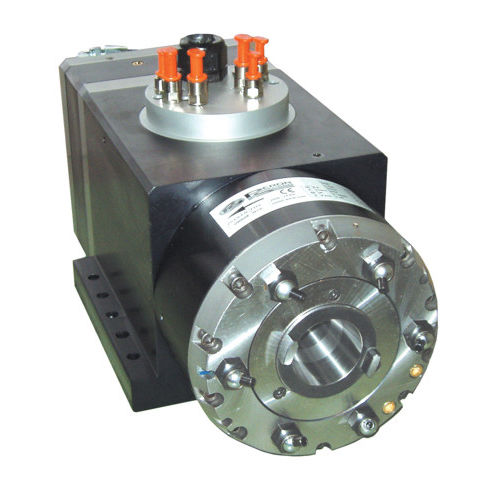

Bearbeitungsspindel PS-ES series

motorisiertHSK

RECHTECKIGE ELEKTROSPINDELN FÜR ARBEITEN AUF WERKZEUGMASCHINEN MIT 5 ACHSEN Die Elektrospindel ist für Projekte geeignet, bei welchen sie an der Ummantelung, in einer Halterung z.B. einer 5 Achsen Werkzeugmaschine oder bei Anwendungen bei den das Kippen des Kopfes notwendig ist, vorbereitet. Bei der Konzeption dieser Spindel war für uns in erster Linie die Flexibilität im Projekt wichtig d.h. dem Kunden alle Freiheit zu geben, unsere Elektrospindel zu adaptieren. Dieser Typ von Elektrospindel wurde aus einer speziellen Legierung hergestellt um eine mechanische Stabilität bei einem geringen Gewicht zu gewährleisten. Die Elektrospindel ist für eine Antriebleistung von bis zu 50kW und für die Werkzeugaufnahmen ISO-BT oder HSK konzipiert. Diese Spindeln sind mit hybrid-keramischen Kugellagern versehen dadurch ist sie weitgehend wartungsfrei oder im Hochfrequenzbetrieb mit einer minimal Luft-Öl Schmierung versehen. Um im Schadensfall die Wartung zu vereinfachen, wurde die Elektrospindel so konzipiert, dass der Antrieb in einem separaten Gehäuse verborgen ist, damit das quadratische Gehäuse in der Maschine verbleiben kann und die Geometrie- und die Präzision des Systems unverändert verbleibt. Um die kompakte Bauweise zu unterstreichen befinden sich die Anschlüsse im Zentrum der Elektrospindel und können den Kundenwünschen angepasst werden.
