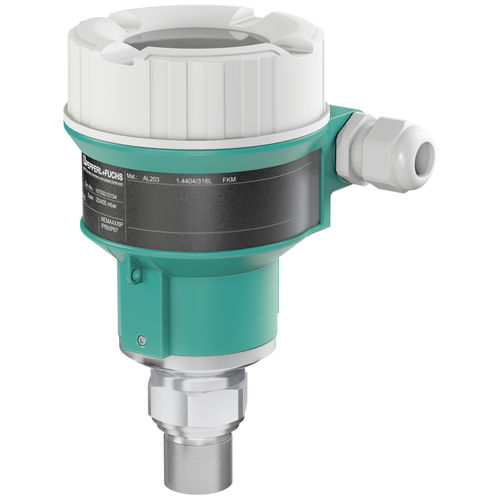

Hydrostatischer Füllstandsensor für FlüssigkeitenEdelstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- hydrostatisch
- Medium
- für Flüssigkeiten
- Weitere Eigenschaften
- Edelstahl
- Prozessdruck
Max: 400 bar
(5.801,51 psi)Min: 0,1 bar
(1,45 psi)- Prozesstemperatur
Max: 130 °C
(266 °F)Min: -40 °C
(-40 °F)
Beschreibung
Der Druck in einer Flüssigkeit nimmt mit der Füllhöhe stetig zu. Dieser hydrostatische Druck wird über eine Edelstahlmembrane auf die Messzelle übertragen. Hierbei haben Schaum, Ansatzbildung, wechselnde elektrische Eigenschaften der Flüssigkeit und die Behälterform keinen Einfluss auf die Messwerte.
Funktionsweise
Die Füllhöhe h einer Flüssigkeit kann über den hydrostatischen Druck p bestimmt werden, wenn ihre Dichte ρ bekannt ist. Die piezoresistive Messzelle ist über eine Trennmembran aus Edelstahl und einen Druckmittler an die Messflüssigkeit angekoppelt.
Der Messwert der Messzelle kann über einen Messumformer in folgende Ausgangssignale umgesetzt werden:
4…20-mA-Analogsignal
4…20-mA-Analogsignal mit HART
PROFIBUS PA digitales Signal
