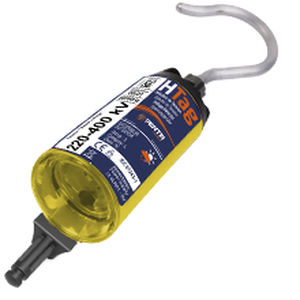

Hochspannungs-Detektor HTAG series

WechselspannungLEDfür Außenbereich

50 -765 kV Spannungsprüfer Normen IEC 61243-1 (2009) SPANNUNGSMESSGERÄTE KAPAZITIVER TYP FÜR SPANNUNGEN ÜBER 1 kV Wechselstrom CE: Entspricht den europäischen Richtlinien. Verwendung Diese Spannungsdetektoren sind dazu bestimmt, sich zu vergewissern, dass in einem Stromkreis eines Hochspannungsnetzes zwischen 50 kV und 765 kV tatsächlich keine Nennspannung vorhanden ist (Überprüfung auf Spannungsfreiheit): - Das Gerät muss jede Nennspannung in einem System oder einer Station erkennen. - Es ermöglicht die Vermeidung der Erfassung induzierter Spannungen, um Erdungsmaßnahmen zu ermöglichen. Technische Daten Wechselspannungsbereich von 50 bis 765 kV Netzfrequenz: 50 oder 60 Hz (bei der Bestellung anzugeben) - Permanenter Standby-Zustand mit automatischer Aufweckfunktion - Bei Vorhandensein einer Spannung innerhalb des kalibrierten Bereichs oder darüber leuchtet eine ROTE Anzeige auf, und ein Tonsignal wird erzeugt. - Selbsttest OK: Der OK-Status (betriebsbereit) des Geräts wird durch eine GRÜNE Kontrollleuchte angezeigt. - Der Selbsttest prüft alle Schaltkreise, den Referenzerkennungspegel und die Zellenspannung. - Der Selbsttest wird während der gesamten Betriebsbereitschaft, die durch die grüne Anzeigelampe angezeigt wird, automatisch wiederholt (1,5 Minuten lang). - Der niedrige Batteriestand wird durch das Aufleuchten einer speziellen ORANGEN LED-Anzeige angezeigt. - Für den Außeneinsatz konzipiert - Betriebstemperatur: -25 °C bis +55 °C - Luftfeuchtigkeit: max. 96 %. - Versorgungsspannung: 9-V-Alkalibatterie - IEC 6LR61 - Akzeptiert die Verwendung von Akkumulatoren mit identischer Versorgungsspannung - Gehäuse aus gelbem oder rotem Polycarbonat - Abmessungen: Ø 80 mm, L = 225 mm ohne Elektrode - Nettogewicht: 0,618 kg mit Stiftendstück, ohne Elektrode
