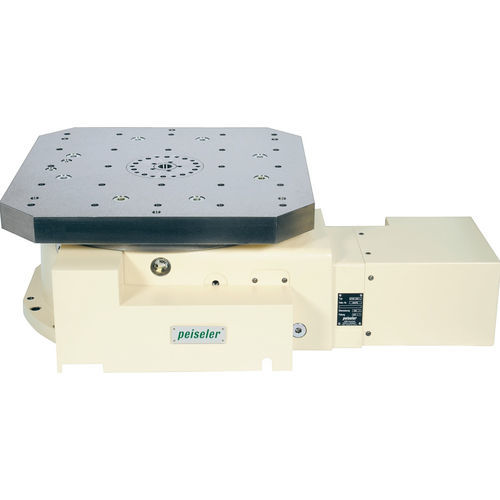

Hydraulischer Rundschalttisch ATHN Series

vertikalfür Werkzeugmaschinenmit großen Abmessungen

Bei der ATHN-Baureihe setzen wir auf Rundtakttische mit nicht abhebender Hirth-Verzahnung, die aus präzisen und gehärteten dreiteiligen Sätzen bestehen. Dieser Antriebsstrang arbeitet indexierend, für größere Rundtische verwenden wir bis zu 720 Zähne, womit die Teilung maximal 0,5 Grad beträgt. Unsere ATHN-Rundtakttische sind mit einer axialen Lagerung versehen, wodurch die Planscheibe selbst bei entriegelter in Position bleibt. Dadurch garantieren wir eine besonders schonende Betriebsweise selbst bei hohen Werkstückzuladungen in großen Werkzeug- und Rundtaktmaschinen. • Rundtische für Palettenaufnahmen mit Nullpunktspannsystemen • Rundtische für Palettenaufnahmen nach DIN 55201 • Aufsatztische • Einbautische • Schlittentische • integrierte lineare x-Achs Peiseler konstruiert und fertigt abhebende und nicht abhebende Hirth-Verzahnungen für den indexierenden Betrieb. Ein NC-Betrieb ist mit dieser Technik nicht möglich. Hirth-Verzahnungen übertragen sehr große Belastungen, insbesondere Tangentialmomente. Sie haben eine sehr hohe Wiederholgenauigkeit bei der Positionierung. Bei der nicht abhebenden Variante sind die Teilgeräte mit einer axial fixierten Lagerung ausgeführt. Die Planscheibe bleibt bei dieser konstruktiven Bauweise bei allen Bewegungsabläufen axial in Position. Konstruktionen mit abhebender Hirth-Verzahnung heben die Planscheibe zum Drehen um einige Millimeter an.​
