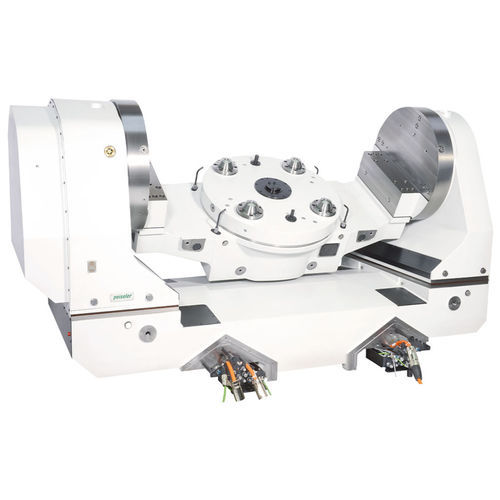

Motordrehtisch ZASR Series

horizontalvertikalfür Werkzeugmaschinen

Unsere präzise ZASR-Baureihe beinhaltet Dreh-Schwenkachsen mit vorgespannten Doppelritzeln für Zuladungen ab ca. 1.500kg. Diese Zweiachs-Schwenkeinrichtungen werden durch Stirnrad- oder Kegelradsätze angetrieben, die Wahl hängt dabei von der Spindelanordnung und dem verfügbaren Bauraum ab. Die Zahnräder werden darüber hinaus elektrisch gegeneinander verspannt, wodurch sie während des Betriebs spielfrei sind. Hierdurch sind sie besonders für den Einsatz in Wenderachsen geeignet; für Tischachsen werden Direkt- oder Schneckenantriebe eingesetzt. • C-Achsen für Palettenaufnahmen mit Nullpunktspannsystemen • C-Achsen für Palettenaufnahmen nach DIN 55201 • Einheiten mit fest stehendem Gehäuse • Einheiten mit linear verfahrbaren Gehäuse • Einheiten ohne Gegenlager, fliegend gelagert • runde Gehäuse als Einbaupatrone in die Maschinenwand Teilgeräte mit vorgespannten Zahnrädern bietet Peiseler mit Stirnrad- oder Kegelradverzahnungen an. Der Bauraum bestimmt die konstruktive, meist mehrstufige Lösung einer der beiden Alternativen. Im Vergleich zu den Schneckenradgetrieben sind Ritzelgetriebe durch die Antriebsverzweigung komplexer/aufwendiger. Die Spielfreiheit erreichen wir durch das mechanische oder elektrische Verspannen zweier Antriebsstränge. Die hohen Drehmomente, Drehzahlen und Einschaltdauern sind von Vorteil. Ritzelgetriebe sind von ihrer Charakteristik zwischen den Schneckenradgetrieben und Direktantrieben einzuordnen.
