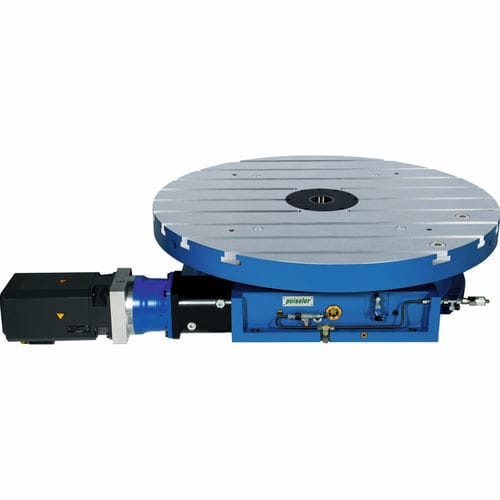

Motor-Rundschalttisch ATU Series

vertikalfür Werkzeugmaschinenmit großen Abmessungen

Die ATU-Rundtische bieten eine ideale Lösung für die Bearbeitung von großen Werkstücken sowie für die Schwerzerspanung. Die Rundtakttische sind in einer vertikalen bzw. stehenden Drehachse mit horizontal liegender Planscheibe erhältlich. Der Antrieb erfolgt dabei durch einen spielfrei verspannten Schneckenradsatz. Wir verwenden die Bauart YRT als zentrales Lagerkonzept, gepaart mit verzugsarmen axialwirkenden Klemmungen. Um Bauhöhe einzusparen, sind die Gehäuse der ATU-Rundtische bewusst flach ausgeführt. Die Gusskonstruktion ist dickwandig und mit kräftigen Rippen versehen. Wenn gewünscht, können wir auch große, freie Mittendurchmesser in den Planscheiben der Rundtakttische projektieren. • Rundtische für Palettenaufnahmen mit Nullpunktspannsystemen • Rundtische für Palettenaufnahmen nach DIN 55201 • Aufsatztische • Einbautische • Schlittentische • integrierte lineare x-Achse • Drehverteiler • Absolute Meßsysteme
