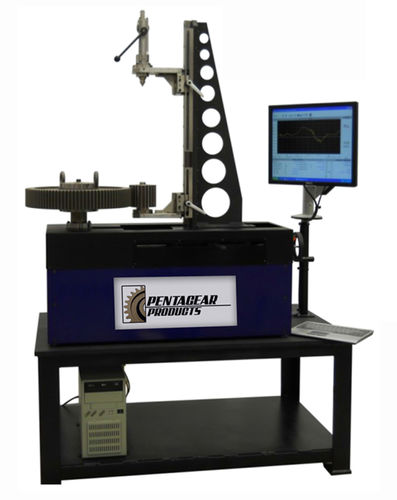

Inspektionsmaschine für Getriebe DFT 500

Mess

Doppelte Flankezahnradprüfung gilt als eine zusammengesetzte Prüfungsannäherung, zum des Maßes zu übersetzen. Es misst die „Zusammensetzung“ der Index-, Schnecken- (Blei), Profil- und Durchbruchstörungen in einem Zahnrad. Doppelte Flankeprüfung besteht, zwei Zahnräder im festen Ineinander greifen zusammen zu rollen (vorbelastet eins gegen andere ohne Zahnflankenspiel) und die Mittelabstandsabweichung zu messen, während die Teile 360° drehen. Eins der Zahnräder im Ineinander greifen ist ein Vorlagenzahnrad mit sehr kleinen elementals Störungen und der andere ist der geprüft zu werden Bestandteil. Nachdem man für 360° sich gedreht hat, wird ein Diagramm die Mittelabstandsveränderung zwischen den zwei Zahnrädern zeigend verursacht. Eigenschaften zum Test Zusammengesetzte Störungs-totalfI“ Zahn-zu-Zahn Störungs-FI“ Zusammengesetzte Durchbruch-Störung Franc“ Mittelmittelabweichung DA“ Einschnitte und Grate 50-200 Millimeter-Mittelabstand Lineare Skala 1-Mikron-Entschließung Windows 7 Minimale Operator-Ausbildung erfordert Drehmotor des direkten Antriebs mit Kodierer Computersystem mit: Doppelte Flankeanalyse für AGMA, LÄRM, ISO und Gewohnheit Wahlweise freigestellte Drucklehre integriert Maximales Teilgewicht 450 lbs. Maximales Zahnrad 50 ″ Maximale Länge zwischen Mitten 20 ″
