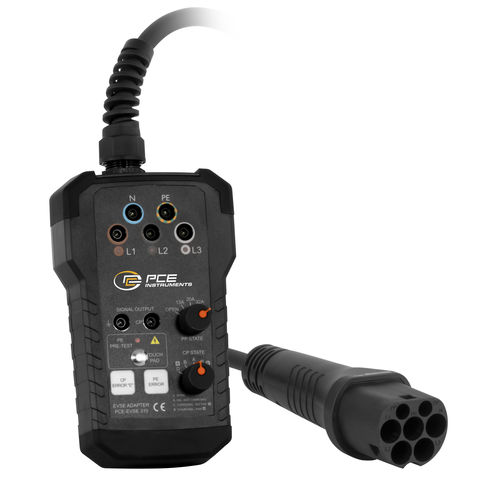

EVSE-Adapter PCE-EVSE 310

elektrischTest

Der EVSE Adapter / Prüfadapter für Ladesäulen ist für VDE 0100 Tester um Ladestationen (Ladebetriebsart 3) für E-Autos zu prüfen. Dieser Adapter kann mit dem Installationstester PCE-ITE 55B oder mit den meisten anderen üblichen VDE 0100 Testern verwendet werden. Dank der LEDs für die Spannungserkennung an den 3 Phasen kann schnell festgestellt werden wenn ein Installationsfehler vorliegt. Mit dem PP State Drehschalter kann die Strombelastbarkeit des Ladekabels simuliert werden. Die Strombelastbarkeit wird mit verschiedenen Widerständen im EVSE Adapter / Prüfadapter simuliert, die zwischen PP- und PE-Leitern angeschlossen sind. Mit dem Drehschalter CP State können verschiedene Fahrzeugzustände simuliert werden. Die Fahrzeugzustände werden mit verschiedenen Widerständen simuliert, die zwischen den CP- und PE-Leitern angeschlossen sind. An die Steckdose kann eine externe Last angeschlossen werden. Dieser Ausgang ist nur für Messzwecke vorgesehen und bietet die Möglichkeit, die Funktion des Stromzählers zu überprüfen. Zudem kann mit dem EVSE Adapter / Prüfadapter auch ein PE-Fehler (Erdschluss) simuliert werden. Der EVSE Adapter / Prüfadapter wird in einer Gerätetasche geliefert. Optional gibt es für Wallboxen mit Typ 1-Anschluss noch einen Adapter. MERKMALE - PE-Vorprüfung - Status des Proximity-Pilot PP und des Control-Pilot CP - Simulation von CP-Fehler „E“ und von PE-Fehler - Netzsteckdose für Messzwecke - Sicherheitsmessbuchsen - optionaler Adapter auf Typ 1
