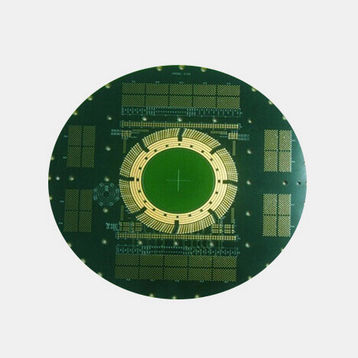

Leiterplatte / 42 Schichten

für Industrieanwendungen

Typ IC-Testplatte Werkstoff S1000-2M Dicke 6.9mm Min. Größe der Bohrung 0.45mm Verhältnis von Plattendicke und Via-Durchmesser 15:1 Mindestabstand vom Loch zum Leiter 8mil Oberfläche Chemisch vergoldet (ENIG) Einsatzgebiet IC-Testplatte 1.Bis zu 64 Schichten Verarbeitungstechnologie, die minimale Spur und Raum ist 2,5 / 2,5mil, das höchste Verhältnis von Plattendicke und Lochdurchmesser ist 16:1. 2. Lange und kurze Goldfinger-Verarbeitungstechnologie und Präzisionskontrolle der Leiterbahnen mit hoher Dichte, um die Designanforderungen von photoelektrischen Kommunikationsprodukten zu erfüllen. 3. Hochpräzise Back-Drilling-Technologie zur Reduzierung der äquivalenten Serieninduktivität von Durchkontaktierungen und zur Erfüllung der Anforderungen an die Integrität der Signalübertragung des Produkts; 4. Fortschrittliches Herstellungsverfahren auf Metallbasis und ultradickes Kupfer, um die hohen Anforderungen an die Wärmeableitung von Leistungsprodukten zu erfüllen. 5. Hochpräzise mechanische und Laser-Tiefenkontrolltechnologie, um die Struktur des Produkts mit mehrstufigen Rillen zu erreichen und die verschiedenen Ebenen der Montageanforderungen zu erfüllen. 6. Das ausgereifte Mischdruckverfahren ermöglicht die Vermischung von FR-4- und Hochfrequenzmaterialien und spart den Kunden Materialkosten unter der Voraussetzung, dass die Hochfrequenzleistung der Produkte erreicht wird. 7. Die fortschrittliche Anti-CAF-Prozesstechnologie verbessert die Zuverlässigkeit und Lebensdauer der PCB-Produkte erheblich. 8. Die fortschrittliche Technologie für vergrabene Kondensatoren und vergrabene Widerstände verbessert die Leistung von PCB-Produkten erheblich. 9. Die fortschrittliche Technologie der belichteten Innenschicht erfüllt die Anforderungen an die Informationsübertragung von Hochfrequenzschaltungen.
