Leiterplatte für 5G-Antenne 4 Schichten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für 5G-Antenne
- Anzahl Schichten
- 4 Schichten
Beschreibung
5G-Signaltest-Leiterplatte, diese Art von Leiterplatte besteht aus RO4350B+TU768 Material, hergestellt durch gemischten Druck, mechanisches Bohren, Oberflächen-Tauchgold und andere Prozesse, die kleinste Öffnung kann 0,2mm erreichen, die Min Track/Spacing kann 100/100um erreichen. Die PCB-Leiterplatte ist weit verbreitet im Bereich der 5G-Signaltests.
Werkstoff
RO4350B+TU768
Dicke
1.6mm
Min. Größe der Bohrung
0.2mm
Min. Spur/Abstand
100/100um
Mindestplattendicke und Lochverhältnis
/
Oberflächengüte
Chemisch vergoldet (ENIG) 0,05um
---
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von PCBWay anzeigenMessen
Sie können diesen Hersteller auf den folgenden Messen antreffen
WOTS-World of Technology and Science
24-28 Sep. 2024 Utrecht (Niederlande) Halle 9B090
Mehr Informationen
Verwandte Suchbegriffe
- Leiterplatte
- Mehrschichtleiterplatte

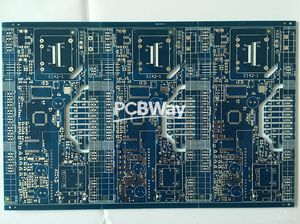

- Beidseitige Leiterplatte
- Leiterplatte für Kommunikationsmodul

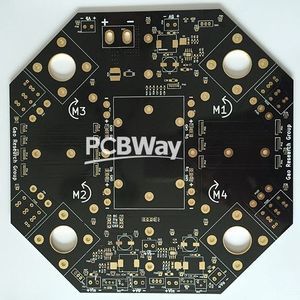

- Leiterplatte / 2 Schichten
- Leiterplatte / 4 Schichten
- Leiterplatte / 8 Schichten
- Hochfrequenz-Leiterplatte
- Leiterplatte / 6 Schichten
- Leiterplatte / 10 Schichten

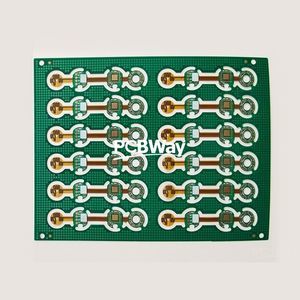

- Leiterplatte für medizinische Anwendung

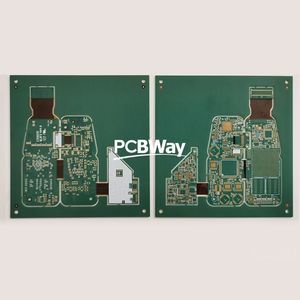

- Leiterplatte für Industrieanwendungen
