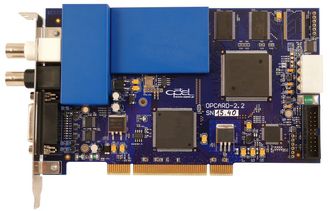

Gerät zur zerstörungsfreien Prüfung durch Ultraschall / Impulsecho OPCARD 2.2

Impulsgeschwindigkeitfür Tomographie

OPCARD 2.2 ist ein komplettes Ultraschalltest - Gerät, geeignet für alle Ultraschallmessungen (zerstörungsfreie Prüfung mit Ultraschall, Medizin, Chemie). Dank zusätzlichen In- und Ausgängen sowie integriertem Prozessor kann sie auch als Kontrolleinheit für komplizierte Geräte benutzt werden. Sie kann mit Einheiten wie ·einem 32-Kanal Multiplexer und Ultraschall Scanner mit Encoder gekoppelt wird. Opcard kann in Sequenz-Modus arbeiten. Es hat die Möglichkeit zu 1024 Sätze von Einstellungen zu speichern. So Parameter können sehr schnell für jeden nächsten Datenerfassung umgeschaltet werden. Das System ermöglicht viele Akquisitionen in den internen Speicher zu puffern und stellt ganze Paket von Daten zur Verfügung für steuern Applikation. Auf diese Weise wird der hohe Durchsatz des Lesen von Daten aus der Vorrichtung erhalten. Der auf der Karte vorhandene Ultraschall Pulser & Empfänger kann mit einem Ultraschallwandler (im Puls-Echo Modus) oder auch mit zwei Prüfköpfen (in Transmission Modus) genutzt werden. Eingeschaften - rauscharmer Vorverstärker (0.74 nV/√(Hz)) - hoche Verstärkung bis +89 dB - umschaltbare analog Filter - unterstützt schnelle TGC (time gain compensation) - 2 Eingangskanäle PE und TT - Eingangsdämpfer (-20dB) - Eingang 50 Ohm, 10pF - 10bit A/D Wandler; - 100MHz Abtastfrequenz, 8bit Sample - bis 512k x 16bit Messdatenspeicher; -Posttriggerverzögerungszeit bis 65535 von Abtastperiode; - verschiedene Trigger Modi - Datenübertragungsgeschwindigkeit 132MB/s - Expansion Buchse für zusätzliche Funktionen Tochter-Karte; - Mehrere Schnittstellen (RS232, RS485, SPI, I2C) - Standard PCI kurze Karte (174.63mm x 106.68mm);
