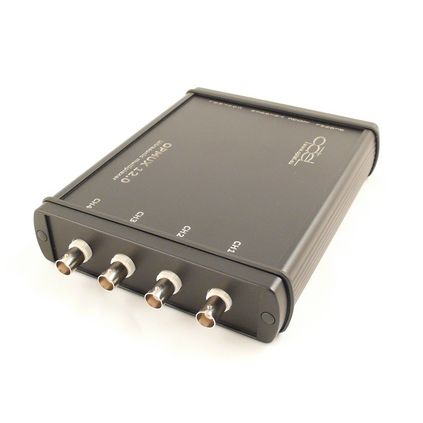

Modul-Multiplexer OPMUX v12.0

für Ultraschall-Untersuchungssystem

OPMUX eignet sich besonders gut für Ultraschallmessungen sowie für andere Arten von Messungen, die viele Kanäle benötigen. Zusammen mit der Messkarte OPCARD und Ultraschallprüfköpfen kann er als komplettes Ultraschallprüfgerät eingesetzt werden. Jeder Kanal hat einen separaten Impulsgeber & Empfänger. MUX kann mit Wandlern der Resonanzfrequenz von 0,5MHz - 25MHz und beliebiger Impedanz arbeiten. Je nach Version hat MUX zwischen 4 und 35 Kanäle. Jeder Kanal kann arbeiten als Sender und als Empfänger. Es kann immer nur ein Sender zur gleichen Zeit arbeiten. Senden und Empfangen kann z.B. auf verschiedenen Kanälen erfolgen, wir senden durch den Wandler, der an den ersten Kanal angeschlossen ist, und wir empfangen das Signal vom Wandler des zweiten Kanals. MUX ist mit einem Speicher ausgestattet, der die voreingestellte Reihenfolge der aktiven Kanäle enthält (d.h. die Reihenfolge der Adressen von Sendern und Empfängern für nachfolgende Auslöser). MUX hat ein Ausgangssignal. Der Transmitter, mit dem das Signal aufgezeichnet werden soll, wird vom internen Multiplexer ausgewählt. Dann wird das Signal einem Verstärker mit Filter zugeführt. Das Gerät wird über die serielle Schnittstelle (RS232-Standard) konfiguriert. Das Gerät wird mit 12V DC betrieben. Das Gerät ist mit einer Sicherung, einem Kurzschluss- und einem thermischen Schutz in Senderstromkreisen ausgestattet. Der Eingangstrigger reagiert auch auf sehr kurze Impulse (<400ns) als TTL - Pegel. MUX kann mit zusätzlichen Ein- und Ausgangsperipheriegeräten ausgestattet werden: - Analoge Eingabe 0V-10V - Analoger Ausgang 0V-10V - Vier Relais zur Steuerung einer externen Last - Zwei digitale Eingänge für den Anschluss von Tasten. Technische Daten: Geräteparameter Stromversorgung: 12V GLEICHSTROM; 2A
