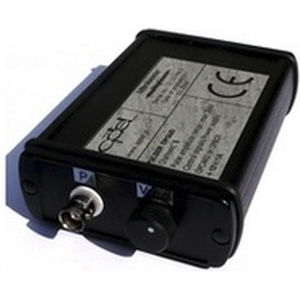

Funktransceiver OPGUD-01

Ultraschall

Die Grundversion dieses Geräts hat die Größe einer Streichholzschachtel und einen integrierten Verstärker. Das Gerät wird direkt von unserer Ultraschallkarte (Oszilloskopkarte) gesteuert und mit Spannung versorgt. Es ist für die Nutzung in Zusammenhang mit diesen karten bestimmt, kann aber auch mit anderen Steuergeräten benutzt werden. Eigenschaften: Impulsgenerator basiert auf Kurzschluss - Schrittimpuls mit einer Flanke - die andere (Startflanke) ist so lang, daß sie zu der Anregung des Ultraschallwandlers nicht beiträgt 50V -360V in 8 Stufen (genauer Wert hängt geringfügig von dem benutzten Schallkopf), 20ns Kurzschlußzeit Verstärker: 33dB Abmessungen: 40x85x25mm Genauere Beschreibung: Spannungsverlauf: Startflanke vom Triggersignal (beschrieben als Trig Inp) initialisiert das Prozess des Aufladens des Wandlers (Schallkopfes), das etwa 3 Mikrosekunden dauert. Nach dieser Zeit ein schneller Transistor schließt den Wandler kurz - in einer Zeit, die normaleweise 20ns beträgt, abhängig von der Kapazität des Wandlers jedoch auch länger sein kann.
