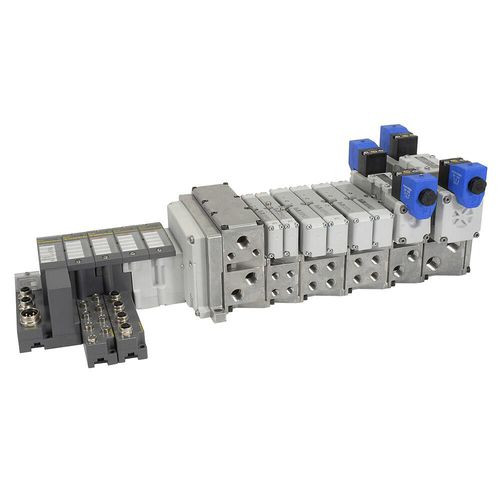

Digitales E/A-Modul TURCK BL67

analogEtherNet/IPModbus TCP

Der Turck-Feldbus wird mit den Ventilbaureihen Isys Micro und Isys ISO verwendet. Der Turck-Feldbus lässt sich einfach mit zahlreichen SPS verwenden. Verfügbare Protokolle sind DeviceNet, Ethernet/IP, Profibus DP, Profinet IO, Modbus/TCP und CANopen. E/A-Optionen sind Digital- und Analog-Ein-/Ausgänge, Steuerung von 16/32 Magnetventilen, Kurzschlussschutz an Eingängen, Strommessausgänge. Subnetzoptionen sind CANopen und DeviceNet. Programmierbare Kommunikationsmodule sind für die Steuerungen von kleinen Maschinen erhältlich. Bis zu 32 Magnetventile an der Haupt-Ventilgrundplatte; das Devicenet-Subnetz ermöglicht zusätzliche 32 Magnetventile pro Knoten (max. 63 Knoten). Die CANopen-Erweiterung ermöglicht zusätzliche 4 E/A-Bytes pro Erweiterung (max. 8 Erweiterungen). Es können bis zu 256 Ein- und Ausgänge direkt mit jedem Kommunikationsmodul verbunden werden. Ein DeviceNet-Subnetz ermöglicht zusätzliche 256 Ein-/Ausgänge pro Knoten (max. 63 Knoten). DeviceNet-Module von Drittanbietern können ebenfalls verwendet werden. Bei den SXG- und Diagnose-Elektronikmodulen sind alle Anschlusspunkte isoliert, alle anderen Elektronikmodule sind über die Rückwandplatine isoliert. • Wird mit den Ventilbaureihen Isys Micro und Isys ISO verwendet. • Verfügbare Protokolle: DeviceNet, CANopen, Profibus DP, Ethernet/IP, Profinet IO, Modbus/TCP o Multi-Ethernetprotokoll-Gateway (kompatibel mit Ethernet/IP, Profinet IO, Modbus/TCP) • E/A-Optionen: Digitaleingänge/-ausgänge, Analogeingänge/-ausgänge, Steuerung von 16 oder 32 Magnetventilen, Kurzschlussschutz an Eingängen, Strommessausgänge; bei den SXG- und Diagnose-Elektronikmodulen sind alle Anschlusspunkte isoliert.
