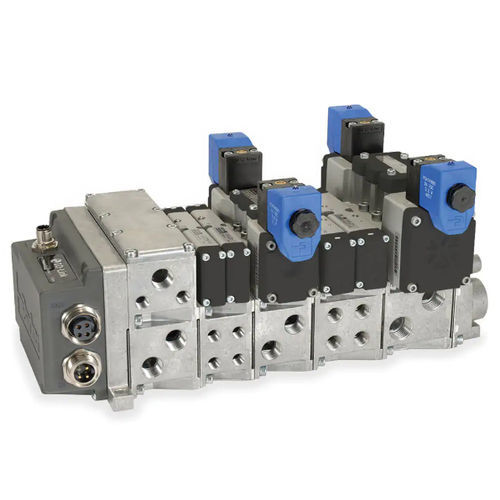

Vorgesteuertes Magnetventil H

5-WegeNONC

as ISO-Ventil der Serie H ist eine Familie von bodenmontierten Ventilen, die in fünf Größenbereichen (Größen 02, 01, 1, 2 und 3) mit einem Durchfluss von 0,55 bis 6 Cv erhältlich sind, um die richtige Dimensionierung der Anwendung zu ermöglichen. Die Produktfamilie verfügt über 5/2- oder 5/3-Funktionen, wobei in Größe 02 eine doppelte 3/2-Funktion verfügbar ist. Plugin- oder Non-Plugin-Ventiltypen, die auf einer einzigen Grundplatte oder auf Ventilblöcken montiert sind, bieten den Komfort mehrerer Verdrahtungsoptionen. Die elektrischen Anschlüsse können am Ventil oder über den Ventilblock erfolgen, wobei entweder ein festes Kabel oder industrielle Netzwerktechnologien verwendet werden. Die ISO-Ventilfamilie der Serie H bietet mehrere Optionen für die gemeinsame Verdrahtung und Vernetzung mit dem Steuergerät. Die Ventilgrößen 02, 01, 1 und 2 können ohne Übergangssätze auf denselben Verteiler montiert werden, um die richtige Ventilgröße für die Anwendung zu erhalten, ohne dass Platz verschwendet wird, wenn der Universalverteiler verwendet wird. Gemäß den Normen ISO 5599 und 15407 entwickelt. Märkte: - Automobilindustrie - Fabrikautomation - Schwerindustrie Merkmale/Vorteile: - Right Sizing ist die Möglichkeit, Ventile verschiedener Größen auf einem Verteiler zu verwenden, um Kosten und Platz zu sparen. - ISO-Ventilplattformen, wie z. B. die Parker H-Serie ISO 5599 und 15407, gewährleisten eine einfache Wartung, einen einfachen Austausch oder künftige Änderungen. - Die pneumatische Zoneneinteilung ermöglicht mehrere Druckzonen in einem Verteiler für unterschiedliche Arbeitsdrücke. - Möglichkeit zum Aufbau eines hochdichten Verteilers mit bis zu 32 adressierbaren Magnetventilen. - Ein Modul für die Pilotentlüftung ermöglicht die Unterbrechung des Pilotdrucks, um das Ventil schnell in einen sicheren Zustand zu bringen, während der Hauptversorgungsdruck aufrechterhalten wird. Anwendbar in Anwendungen mit Zoneneinteilung oder Zylinderstangenverriegelung im sicheren Zustand.
