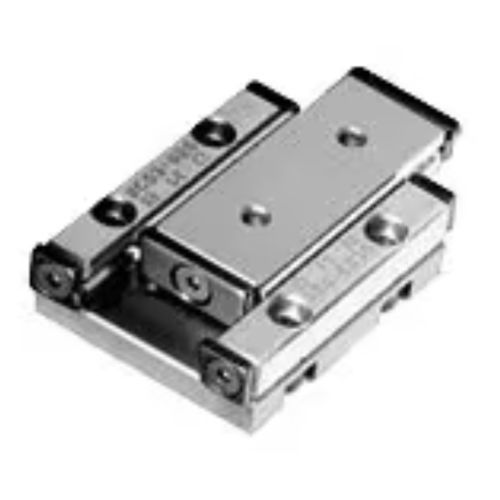

Linear-Gleitschiene / Kreuzrollen SW038 series

KugelPräzisionMiniatur

Die Miniatur-Kreuzrollenlager-geführten manuellen Linearschlitten der SW038-Serie bieten Verfahrwege von bis zu 7,8", eine hohe Tragfähigkeit von bis zu 789 lbs sowie eine sehr gute Laufruhe, sehr geringe Reibung und eine sehr gute Geradheits- und Ebenheitsgenauigkeit Die SW-Serie von Parker Das Kreuzrollen-Gleitlagersystem besteht aus zwei Rollenreihen. Jede Rolle wird abwechselnd um 90° mit der nächsten gekreuzt und in "V"-Nuten an der Unter- und Oberseite aufgenommen. Da Rollen eine größere (Linien-)Kontaktfläche als Kugellager bieten, hat ein Kreuzrollenschlitten eine höhere Tragfähigkeit als ein Kugelschlitten vergleichbarer Größe. Die SW-Serie ist unsere kleinste Kreuzrollenführung. Der SW038 bietet hervorragende Präzision, reibungslose Bewegung und eine lange Lebensdauer in einem Gehäuse von nur 38 mm Breite. Märkte: - Biowissenschaften - Photonik - optik Merkmale/Vorteile: - Verfahrwege bis zu 7,8" - Nutzlasten bis zu 789 lbs - Leichte Aluminiumkonstruktion bietet Korrosionsbeständigkeit - Die gekreuzte Rollenkonstruktion sorgt für eine längere Lebensdauer der Lager, eine höhere Tragfähigkeit, eine sanftere Rollbewegung und eine höhere mechanische Steifigkeit durch den Einsatz eines proprietären 2V-Schleifprozesses. - Laufbahnauflagen sorgen für einen flachen und geraden Auflaufpunkt - Patentierte Vorspannschrauben Anwendungen: - Metrologie - Fokussierung - Laser-Ausrichtung
