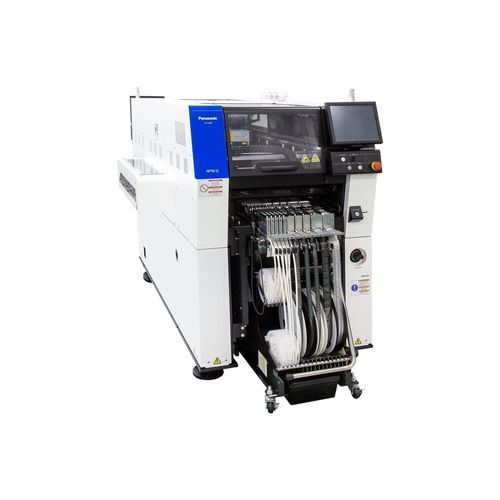

Bestückungsmaschine für ein- und zweiseitige Platinen NPM-GH

SMT

Mit vorausschauenden und gezielten Wartungsoptionen zur Maximierung der Betriebszeit ist das NPM-GH der erste Schritt zu einer wirklich autonomen Fabrik. Als erste Bestückungsmaschine der neuen "G-Serie" maximiert das NPM-GH die Leistung mit drei neu entwickelten Köpfen. Darüber hinaus sorgen kürzere Spindelhübe für kürzere Bestückungszeiten und geringere Vibrationen für einen höheren Ausstoß und eine höhere Genauigkeit bei minimaler menschlicher Interaktion in der Fabrikhalle. Hauptmerkmale großer 12,1-Zoll-Monitor -kompatibel mit bestehenden Anlagen -Neue leichte 3, 8 und 16 Kopfdüsen -Prädiktive & gezielte Wartungsoptionen PCB-Abmessungen (mm) * Einspuriger Betrieb: L 50 mm × B 50 mm bis L 510 mm × B 590 mm [*1] Zweispuriger Modus: L 50 mm × B 50 mm bis L 510 mm × B 300 mm [*1] PCB-Wechselzeit 2.3 s ( L 350 mm oder weniger) 5.0 s ( L 350 mm oder mehr bis L 510 mm oder weniger) Kann je nach Leiterplattenspezifikationen abweichen. Stromquelle 3-Phasen-Wechselstrom 200 , 220 , 380 , 400 , 420 , 480 V 2,1 kVA Pneumatische Quelle * Min.0,5 MPa ～ Max. 0.8 MPa 200 L / min (A.N.R.)[*2] Abmessungen (mm) * B 975 mm × T 2.473 mm × H 1.444 mm [*3][*4] Masse * 2.330 kg[*3]
