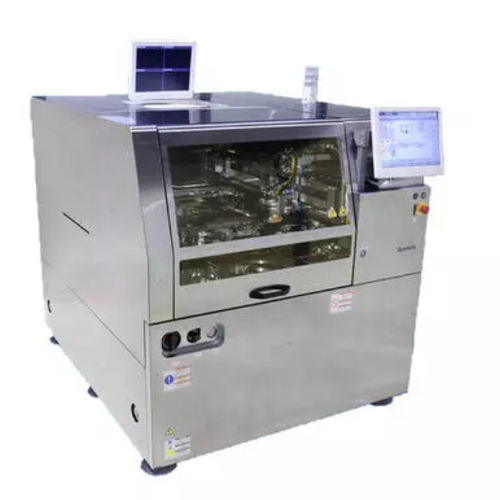

Flip-Chip-Diebonder MD-P300

für zusammengesetzte Mikroschaltungen

Der prozessflexible Flip-Chip-Bonder MD-P300 von Panasonic kombiniert Flip-Chip-, Thermosonic- und Thermokompressions-Bonden in einer einzigen, kompakten Lösung. Flexible Bonding-Tools ermöglichen den direkten Wechsel von Thermosonic- zu C4- und TCB-Prozessen. Es unterstützt auch 300mm (12") Wafer-Substrate. Der MD-P300 ist eine ideale Lösung für die COB-Hybridbestückung mit einem Inline-SMT-Bestückungsautomaten von Panasonic. Schnelle Zykluszeiten und eine Bestückungsgenauigkeit von +/-5μm bei 0,5 Sekunden pro IC (Trockenlauf) - mit Thermosonic- und C4-Prozessen bei 0,65 Sekunden, einschließlich Prozesszeiten. - Echtzeit-Inspektion ermöglicht eine höhere Fertigungsgenauigkeit - Vielseitigkeit der Prozesse - Ideal für Prozessoren sowie CMOS- und MEMS-Leistungsbauelemente - Bonding-Prozesse sind durch Umschalten der Bonding-Werkzeuge verfügbar, was unter der Konfiguration der C4-Taucheinheit erfolgen kann - Die Kamera auf dem Bondtisch ermöglicht eine Post-Bonding-Inspektion direkt nach dem Die-Bonden. (OP) Platzierungsgenauigkeit * XY (3 unter PFSC-Bedingungen): ±5 µm [*1] Abmessungen des Substrats (mm) L 50 × B 50 bis L 330 × B 330 (Heizungsspezifikationen : L 330 × B 220 mm) Abmessungen der Matrize (mm) L 1 × B 1 bis L 25 × B 25 ( Thermosonic : L7 × B 7) Anzahl der Matrizentypen Bis zu 12 Produkttypen (AWC-Spezifikationen) *1 Düsentyp Düsenversorgung Waferrahmen 12 Zoll (Option : 8 Zoll) Klebekraft VCM-Kopf: 1N bis 50 N (Option: 2 N bis 100 N) Kopf Heizung Thermosonic : bis zu 300℃ Erwärmung des Substrats * Konstante Erwärmung, bis zu 200℃ (Spezifikationen der Heiz-Bonding-Stufe: Max. Substratgröße L 330 × B 220 mm) [*2]
