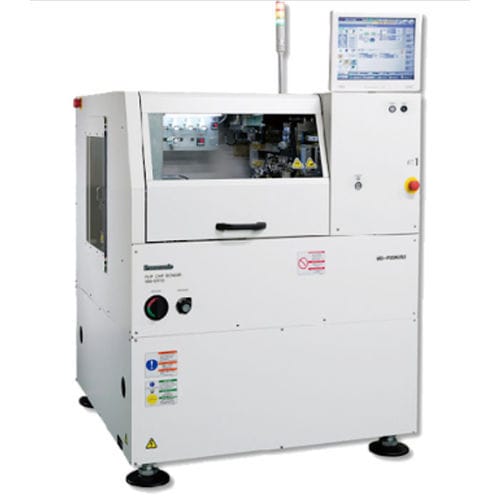

Flip-Chip-Diebonder MD-P200US2

Epoxifür zusammengesetzte Mikroschaltungenautomatisiert

Der MD-P200 von Panasonic ist ein hochproduktiver Die Bonder. Das synchrone Kopfsystem bietet eine unvergleichliche Produktivität und liefert Ergebnisse, die herkömmliche Die-Bonder übertreffen. Die Waferzufuhr, die Vorzentrierung, der Bondkopf und der Dispenser arbeiten parallel, um einen hohen Durchsatz zu erzielen. Der MD-P200 erfüllt die heutigen Anforderungen an das Bonden kleiner und dünner Die und ist auch für die Herausforderungen von morgen gerüstet. Die präzise Vorzentrierung der Stanzform sorgt für eine minimale Neigung der Stanzform, und das neuartige Auswerferdesign bewältigt dünne Stanzformen. Funktionen für Multi-Die-Gehäuse sind ebenfalls verfügbar. - Wafer-Mapping-Software-Fähigkeit - Option für niedrige Bondkraft - Flexibel für mehrere Chips Produktivität * 0.65 s / IC für Thermosonic Bonding (Einschließlich einer Prozesszeit von 0,2 Sekunden, unter den schnellsten Bedingungen) [*1] Platzierungsgenauigkeit * XY (3 bei PFSC-Bedingungen) : ±5 µm [*1] Abmessungen des Substrats (mm) L 50 × B 30 bis L 120 × B 120 Abmessungen des Chips (mm) L 0,25 × B 0,25 bis L 6 × B 6 Anzahl der Chip-Typen 1 Produkttyp (manuelle Waferzufuhr) / bis zu 12 Produkttypen (AWC-Spezifikationen) *Düse ist ein Typ Stanzformzuführung Wafer-Rahmen (max. 8 Zoll), Tablett Bonding-Beladung VCM-Kopf für Thermosonic-Prozess: 1 N bis 50 N (Option: 2 N bis 100 N) Kopf Heizung Bis zu 300℃ für den VCM-Kopf Substrat-Erwärmung * Konstante Heizung, bis zu 300℃
