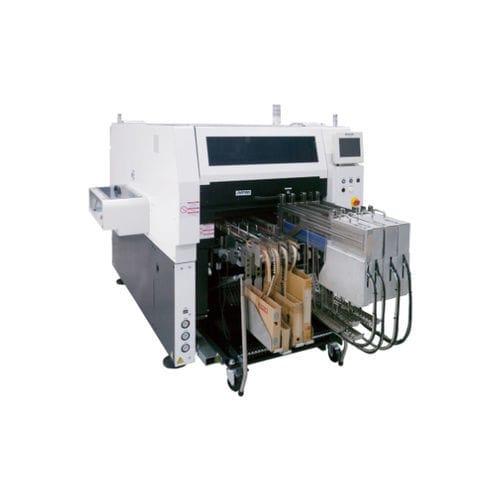

Pneumatische Einpressmaschine NPM-VF

für Leiterplatten

Panasonic Connect hat die NPM-VF-Lösung für ungerade Formen entwickelt, um den weltweit steigenden Arbeitskosten und der Komplexität der manuellen Montage zu begegnen. Die neue Plattform, die auf der preisgekrönten NPM-Plattform aufbaut, bietet mehrere innovative Lösungen zur Senkung des Arbeitsaufwands und der Kosten bei gleichzeitiger Steigerung der Produktivität, Verbesserung der Vielseitigkeit und Sicherstellung der Qualität bei der Bestückung von Bauteilen mit Durchgangsbohrungen und ungeraden Formen. Die Automatisierung von ungeraden Formen erfordert mehr als nur die Bestückung, daher ist in den NPM-VF eine aktive, unter der Platine liegende Klammer integriert, die den Bestückungsbereich durchquert. Das aktive Clinch-System, das von der bahnbrechenden Durchstecktechnologie von Panasonic übernommen wurde, kann verschiedene Durchsteckdurchmesser bei mehreren Umdrehungen sichern. Wenn es nicht benötigt wird, dient der Clinch auch als lokaler Leiterplattenträger für Snap-in/Press-fit-Komponenten. Panasonic Connect vereinfacht die Montage von ungeraden Formen und die manuelle Montage mit einer Lösung, die dazu beiträgt, die Arbeitskosten zu senken, die Qualität zu verbessern und den Ressourcenbedarf zu minimieren. - Body Chuck zum Greifen von großen, ungeraden Bauteilen ohne Aufnahmefläche (z. B. Leistungstransformatoren) - Lead Chuck zum Greifen von Bauteilen mit radialen Durchgangslöchern (z. B. Elektrolytkondensatoren) - Swing Nozzle zum Einsetzen von Bauteilen mit Durchgangslöchern, die in der Verpackung anders als in der Einsetzrichtung ausgerichtet sind - Reduziert die Arbeitskosten, vereinfacht die komplexe Montage und erhöht die Produktionsqualität - Übernimmt Durchstecktechnologien wie aktives Clinchen, Schneiden von Leitungen und Zuführen von Bauteilen aus der mehr als 50-jährigen Erfahrung von Panasonic mit Durchsteckinnovationen PCB-Abmessungen (mm) L 50 x B 50 ~ L 510 x B 460 PCB-Abmessungen (mm) Standard-Förderer: L 50 x B 50 ~ L 510 x B 460 Amboss-Förderer (Option): L 50 x B 50 ~ L 460 x B 400 Max. PCB-Masse *
