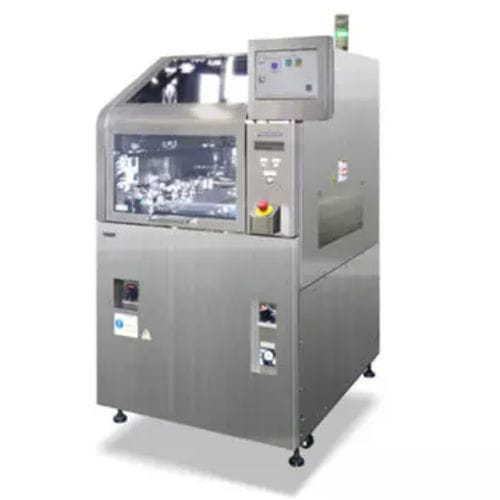

Plasmareinigungsanlage PSX30 series

Prozessfür Elektronik

Die parallele Plattenkammertechnologie des Plasmareinigers PSX307 bietet im Vergleich zu herkömmlichen Batch-Systemen eine überlegene Ätzgleichmäßigkeit. Erleben Sie die Oberflächenreinigung vor dem Anbringen von Wirebonds oder Flip-Chips und die Oberflächenaktivierung sowie die verbesserte Benetzbarkeit von Underfills und die Verkapselung von Formen. Die PSX307A-Variante unterstützt sowohl Wafer-Level-Prozesse als auch herkömmliche Substrat-Device-Level-Prozesse. Oberflächenmodifikation des Wafers vor der Isolationsschicht, nach der Umverteilungsschicht, dem Ball Attach oder nach dem Dicing zur Verbesserung des Die Attach-Prozesses. - Parallele Plattentechnologie ermöglicht Gleichförmigkeit - Substrat oder 300-mm-Wafer, mit oder ohne Dicing-Rahmen - Patentierter Plasma-Monitor (Echtzeit) - Rückverfolgbarkeit des Prozesses auf Einheitsebene - Optionen für Argon, Sauerstoff oder gemischte Prozessgase Reinigungsmethode - Parallelplatten-RF-Rücksputtering-Verfahren Gas für elektrische Entladung * - Ar [Option: O2] [*1] Substratabmessungen (mm) * - L 50 x B 20 bis L 250 x B 75 [*2] inkl. Option Typ S L 50 x B 20 bis L 330 x B 120 einschl. Option Typ M Dicke des Substrats (mm) - 0,5 bis 2,0 Abmessungen (mm) / Gewicht * - B 930 x T 1.100 x H 1.450 / 555 kg B 1.764 x T 1.100 x H 1.450 / 850 kg inkl. Option Typ S B 1.764 x T 1.100 x H 1.450 / 770 kg inkl. Option Typ M [*3] Stromquelle * - 1-phasig AC 200 V, 2,00 kVA [Volllast 5,00 kVA] [*4] Pneumatische Quelle - 0,49 MPa oder mehr, 6,5 L/min [A.N.R Reinigungsmethode - Parallelplatten-RF-Rücksputtering-Verfahren Gas für elektrische Entladung - Ar [Option: O2, O2 + He]
