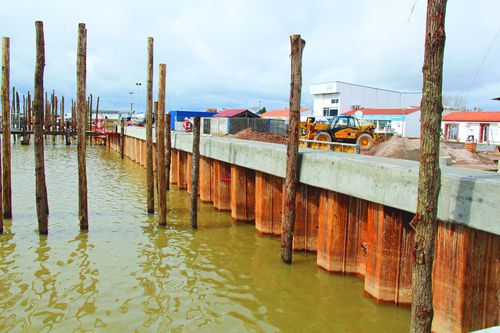

Fassaden-Schalungssystem

Die REDEB Auflagerkonsolen und die SOFFIT Multiform-Paneele/Plattformen für Lasten unter 1,5 bzw. 2 Tonnen pro Konsole, je nach Spundbohlentyp, sind für die Überdeckung von Spundbohlen konzipiert, ohne dass die Spundbohle geschweißt oder gebohrt werden muss (außer bei einigen 700 mm breiten AZ-Bohlen). Kappen mit einem Gewicht von bis zu 3 Tonnen pro Konsole können mit Hilfe von Spezialgeräten (Ortungsknopf und MDBS) hergestellt werden. 1) Positionieren Sie die REDEB-Konsolen wie im Kapitel "Montage der REDEB-Konsolen" beschrieben. Überprüfen Sie mit Hilfe einer Wasserwaage die richtige Höhe, das korrekte Anzugsdrehmoment der Schrauben (180 Nm) und die Horizontalität. 2) Befestigen Sie einen Anschlag am Ende des längeren Arms und schrauben Sie ihn an die Halterung (siehe Abb. 1). 3) Senken Sie die SOFFIT-Platten auf die Halterungen ab. Achten Sie darauf, dass die Vorderkante der Platte möglichst dicht an der Außenkante der Spundbohlen anliegt. Verwenden Sie Holzkeile, um das Paneel nach vorne gegen die Spundwandfläche zu drücken, d.h. treiben Sie sie zwischen den hinteren Anschlag und das Paneel. Die hinteren Anschläge nehmen auch alle horizontalen Lasten in dieser Richtung auf (Abb. 2). 4) Das Geländer ist ein integraler Bestandteil des Paneels. 5) Klopfen Sie mit einem Hammer leicht auf die Enden der einzelnen Edelstahlstangen, bis sie alle fest gegen die Spundwände gedrückt werden; beginnen Sie damit, die Stangen in die Mitte der Pfanne der Spundwände zu klopfen und arbeiten Sie sich dann nach außen. Schmieren Sie die Stäbe großzügig mit Schalungsöl ein. 6) Die seitlichen Fensterläden können jetzt gerade auf die Oberseite der Stäbe der Laibungsplatte gesetzt werden. Die Klemmleiste auf der Oberseite des Paneels kann als Hilfe für die Positionierung der Seitenschalung verwendet werden. (Abb.3).
