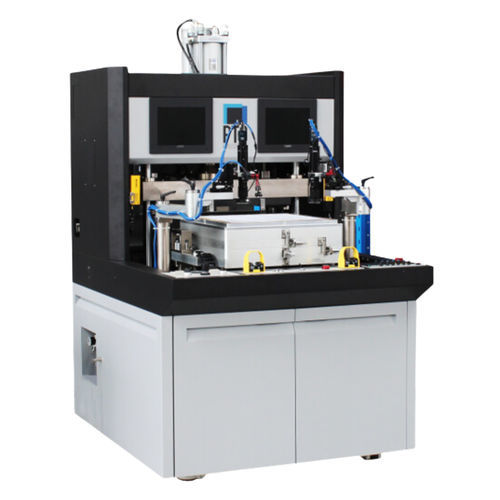

Automatisches Füllsystem

für Platten

- Großformatiges Füllen von Durchkontaktierungen in grüner Folie für Abmessungen bis zu 457x457 mm (18×18") - Vollständige, gleichmäßige Füllung von Durchgangslöchern bis zu einer Größe von 100 μm (0,004") - Überlegen im Vergleich zum Siebdruck: doppelt so schnell, ohne Lufteinschlüsse und mit präziser Registrierung SOFTWARE - Doppelkreuzmikroskopische Bildausrichtung - PLC-gesteuertes System PTC-SPITZE - Gefilterte pneumatische Druckinjektion für gleichmäßige Befüllung - Werkzeuglose Maskenfolienbefestigung und schnell austauschbarer Maskenrahmen - Weltweiter technischer Support Das großformatige Injektions-Via-Füllsystem der VM-Serie von PTC nutzt eine fortschrittliche Visionsausrichtung, um eine gleichmäßige Füllung von Via-Löchern auf großen grünen Keramikplatten zu gewährleisten. Mit dieser Technologie werden präzise Füllungen bis zu einer Größe von 0,004" erreicht, ohne Probleme wie Überfüllung oder Lufteinschlüsse, wie sie beim Siebdruck üblich sind. Die Bediener arretieren zunächst die Ausrichtung und starten dann die automatische Befüllung mit Hilfe der Duo-Touch-Sicherheitssteuerungen. Die Via-Paste wird durch eine Metallschablonenmaske direkt in die Via-Löcher gespritzt, wobei der Luftdruck eine gründliche Befüllung gewährleistet und Lufteinschlüsse verhindert. Die Paste wird in einem versiegelten Behälter gelagert, um die Viskosität aufrechtzuerhalten und eine gleichbleibende Qualität während jedes Produktionszyklus zu gewährleisten. Dieser stabile Prozess sorgt für eine hohe Ausbeute und außergewöhnliche Qualität.
