Reflow-Lötmaschine SB² – SMs Quantum
Laserautomatischkontinuierlich

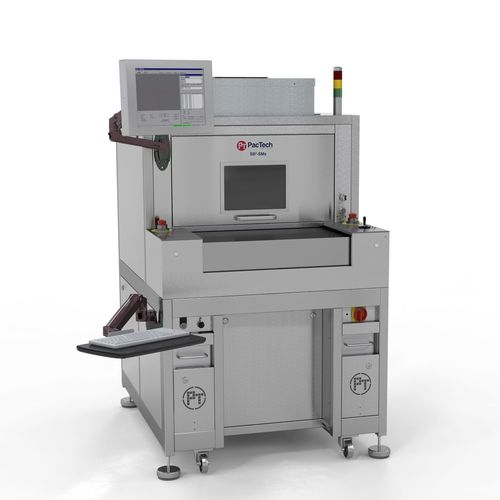

Reflow-Lötmaschine - SB² – SMs Quantum - Pac Tech – Packaging Technologies GmbH - Laser / automatisch / kontinuierlich
Reflow-Lötmaschine - SB² – SMs Quantum - Pac Tech – Packaging Technologies GmbH - Laser / automatisch / kontinuierlich
Reflow-Lötmaschine - SB² – SMs Quantum - Pac Tech – Packaging Technologies GmbH - Laser / automatisch / kontinuierlich - Bild - 2
Reflow-Lötmaschine - SB² – SMs Quantum - Pac Tech – Packaging Technologies GmbH - Laser / automatisch / kontinuierlich - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technik
Reflow, Laser
Betriebsmodus
automatisch, kontinuierlich
Verwendung
für elektronische Bauteile

Beschreibung

SB² – SMs Quantum Die SB²-SMs Quantum ist unser neues Flaggschiff für das High-Volume-Laserlöten mit konkurrenzloser, hochwertiger Verarbeitungsqualität „Made-in-Germany“. Sie verfügt über ein Doppelschubladensystem und einen Bildverarbeitungsprozess, der parallel zum Lötprozess abläuft, wodurch die Be- und Entladevorgänge der Produkte an die Lötgeschwindigkeit der Maschine angepasst werden. Dies ermöglicht eine kontinuierliche Produktion ohne Unterbrechungen aufgrund der notwendigen Be- und Entladevorgänge der Produkte. Die SB²-SMs Quantum bringt die kontakt- und flussmittelfreie Löttechnologie in das 3D-Löten von Bauteilen. Die SB²-SMs Quantum ist eine Maschine für automatisiertes sequenzielles Laserlöten, die sich für eine Vielzahl verschiedener mikroelektronischer Bauteile eignet, insbesondere für Kameramodule, Sensoren und optische Bauelemente. Das System ist in der Lage, Lotkugeln mit einem Durchmesser zwischen 100 µm und 1.000 µm mit einer Geschwindigkeit von 6-8 Kugeln pro Sekunde zu vereinzeln, zu positionieren und mittels Laser umzuschmelzen. Highlights • Jet-Modus • Verfügbarer Lotkugeldurchmesser: 100 – 1.000μm • Empfohlene Lötbedingungen: 2D/3D-Löten • Geeignet für den Lotkugelauftrag von einzelnen Komponenten oder ganzen Modulen • Doppelte Ladestation (Schubladensystem) für kontinuierlichen Prozess • Optionale winkelverstellbare Ladestation • Zweite unabhängige Kamera/Achse für Ausrichtung und Vision Optionen • Drehbarer Werkstückhalter • 2-D-Kugel-Inspektionssystem • Softwarefunktion zur Kontrolle der Lotkugelmenge • Automatische Laser-Z-Höhenmessung Benefits • Hoher Durchsatz mit doppelter Ladestation (Schublade)
