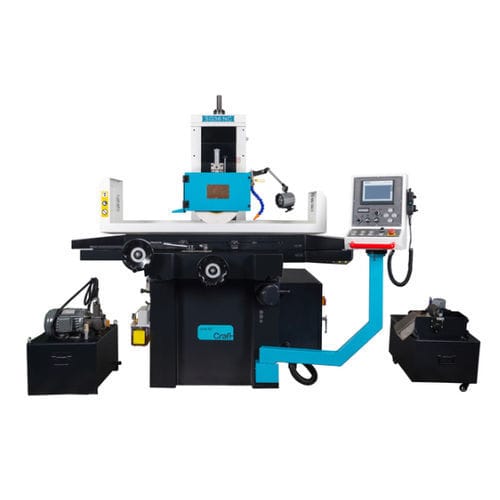

Flachschleifmaschine SG36

für WerkstückeNCHochpräzision

- Gehärtete und geschliffene Tischgleitführungen - Teflonbeschichtete Gleitbahnen - Zentralisiertes Schmiersystem - Separater Hydrauliktank verhindert, dass Wärme und Vibrationen auf die Maschine übertragen werden - Hydraulisches Kupplungssystem - Sicherheitsabdeckungen für Spannfutter und Werkzeughalter - Ergonomische und leicht zugängliche Schalttafel - Einstellbare (variable) Magnetkraft - 24V Sicherheits-Steuerkreisleistung - CE-Norm Hauptkonfiguration der Maschine: - Spindelmotor: Marke ABB - Spindellager: NSK-Marke (Japan) Hochpräzisionskugellager der Klasse P4 - Spindel der Y-Achse: Präzisions-Kugelgewindetrieb der Klasse P5 - Elektrische Hauptkomponenten: SIEMENS - Haupthydraulikkomponenten von Taiwan's handelsmarke SG36 NC - Automatischer Quervorschub mit präziser Schrittweite bis zu 0,001 mm SIEMENS PLC-Steuerung mit Touchscreen und servomotorantrieb für den vertikalen (Z-Achse) Vorschub Standard-Zubehör - Schleifscheibe - Schleifscheibenflansch - Auswuchtständer - Auswuchtwelle (Aufspanndorn) - Scheibenabrichter (Diamantabrichter) - Ankerbolzen - Hydrauliköltank - Magnetischer Abscheider - Magnetischer Tisch - Kühlsystem - Maschinenleuchte - Pads - Bedienung Werkzeuge Abmessungen des Tisches - 300x600 mm Tragfähigkeit des Tisches (max.) - 420 kg Abmessungen des T-Kanals - 1x14 mm Geschwindigkeit der Tischbewegung - 5~25 m/dak Vorschublinie des Handrads der Y-Achse - 0,02 mm Y-Achse Handrad eine Umdrehung - 5 mm Automatische Y-Achsen-Bewegung - 0,5~12 mm Y-Achse Eilganggeschwindigkeit - 790 mm/min Steinabmessungen, Durchmesser x Breite x Bohrungsdurchmesser - 355x40x127 mm Vorschublinie des Handrads der Z-Achse - 0,001 mm Eine Umdrehung des Handrads der Z-Achse - 0,1 mm Automatische Vorschubgenauigkeit (Rate) - 0,001~1 Vorschubgeschwindigkeit der Z-Achse - 230 mm/min Hydraulische Motorleistung - 1,5 Kw Leistung des Staubsaugermotors - 550 W Kühlung Motorleistung - 90 W
