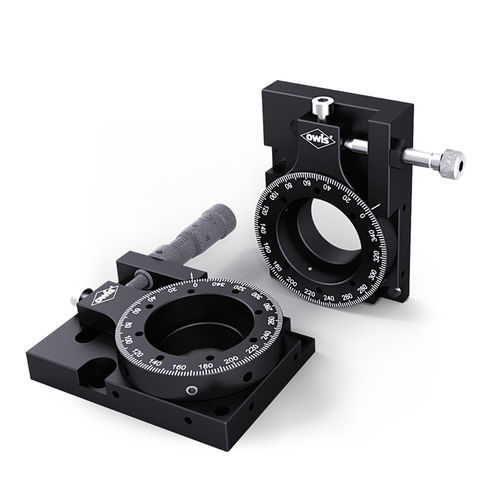

Vertikaler Positioniertisch WV 40 series

drehbarmanuell1-Achs

•SYS 40 kompatibel •Aufnahme ø 25 mm / 25,4 mm (1") und Apertur ø 20 mm •Feinverstellung über Feingewinde- oder Messschraube EIGENSCHAFTEN •SYS 40 kompatibel •Grob- und Feinverstellung •mit Feingewinde- oder Messschraube •senkrecht oder waagerecht einsetzbar •verzugsarmes Aluminium •reflexionsarm, schwarz eloxiert Montagemöglichkeiten •auf Reiter •mit ADP 40-DTF auf Stift Die Winkelverstelltische WV 40 kombinieren eine Grobverstellung (360°) mit einer Feinverstellung. Durch Lösen einer Klemmschraube können die Fassungseinsätze beliebig verstellt werden. Nach Festsetzen der Klemmschraube werden die Fassungseinsätze mit einer Mess- bzw. Feingewindeschraube um 25° (±12,5°) gedreht. Die WV 40 gestatten im SYS 40 bei senkrechtem Einbau die Aufnahme von gefassten Optiken (ø 25 mm / 25,4 mm (1")) bei einem freien Durchgang von 20 mm. Ein waagerechter Einbau im SYS 40 ist möglich: Entweder mit einem Reiter RT 40-40 (Oberkante WV 40, 5 mm unterhalb Systemhöhe) oder mit den zwei Reitern RT 40-10-R-WV40 (Oberkante WV 40, 10 mm unterhalb Systemhöhe).
