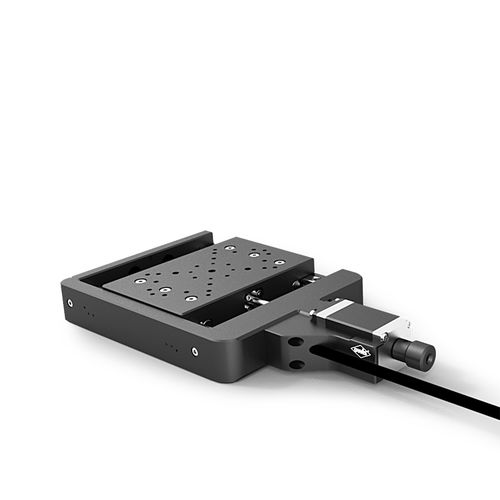

XY-Positioniertisch MTM 120 series

XYZmotorisiertPräzision

•Stellweg 20 / 45 mm •Schritt-/DC-Motor mit Encoder, Kreuzrollenführungen, Feingewindespindel •Hall-Effekt- oder mechanische Endschalter EIGENSCHAFTEN •Stellweg 20 mm und 45 mm •spielarme, geschliffene Feingewindespindel •vorgespannte Präzisions-Kreuzrollenführungen •Hall-Effekt- oder mechanische Endschalter •2-Phasen-Schrittmotor oder DC-Motor mit Encoder •kompakte Bauweise •XYZ Montage ohne zusätzlichen Z-Winkel möglich •verzugsarmes Aluminium •reflexionsarm, schwarz eloxiert •mit OWISid Technische Daten der Motorkabel sowie eine Hilfestellung zur Wahl des passenden Kabels zu ihrer Kombination aus Positionierer und Steuerung finden Sie hier. Die motorisierten Messtische MTM 120 sind für Anwendungen konzipiert, bei denen Genauigkeit und besonders kompakte mechanische Abmessungen im Vordergrund stehen. Eine Kombination für XY- bzw. XYZ-Montageanordnung ist bei diesen Lineartischen mit wenig Platzbedarf ebenso möglich. Dabei kann auf zusätzliche Montagewinkel verzichtet werden. Durch den Einsatz von speziellen Kreuzrollenführungen und präziser Feingewindespindel mit 0,5 mm Steigung lässt sich eine gute Positionier- und Wiederholgenauigkeit von einigen Mikrometern erreichen. Weiterhin sind diese Einheiten bestens in Applikationen mit hohen Anforderungen der Auflösung und leichtgängigen Linearbewegungen geeignet. Die Messtische MTM 120 verfügen über zwei unterschiedliche Endschaltervarianten – mechanisch oder elektronisch. Die Versionen mit elektronischen Hall-Effekt-Endschaltern ermöglichen eine hohe Reproduzierbarkeit des Referenzpunktes.
