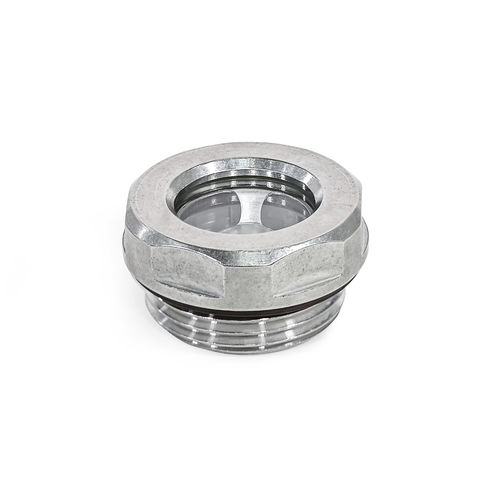

Schauglas für Niveauanzeiger GN 743.10

Edelstahl

Die stabil dimensionierte, kratzfeste Sichtscheibe der Ölschaugläser GN 743.10 ist über einen O-Ring am Scheibenumfang abgedichtet. Dadurch ist die Dichtheit unabhängig von der axialen Anpresskraft. Aufgrund der verwendeten Werkstoffe können die Schaugläser darüber hinaus in besonders aggressiven Umgebungen eingesetzt werden. Der Außendurchmesser der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt. Der äußere Dichtring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden. Ölschaugläser GN 743.10 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit liegen vor. Montagehinweis: Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
