Federnder Zugspanner GN 9190
mit T-Nutenmechanisch

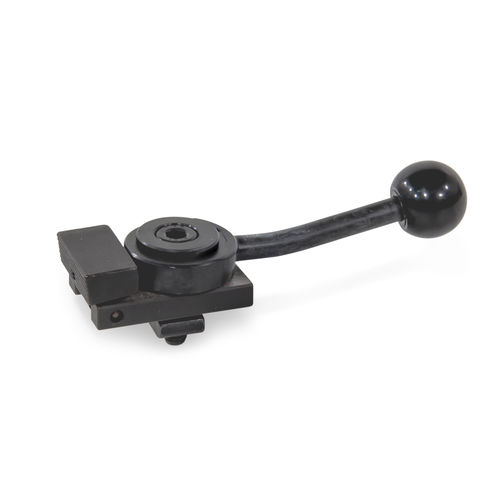

Federnder Zugspanner - GN 9190 - Otto Ganter GmbH & Co. KG - mit T-Nuten / mechanisch
Federnder Zugspanner - GN 9190 - Otto Ganter GmbH & Co. KG - mit T-Nuten / mechanisch
Federnder Zugspanner - GN 9190 - Otto Ganter GmbH & Co. KG - mit T-Nuten / mechanisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
mechanisch, mit T-Nuten, federnd

Beschreibung

Mit Niederzugspannern GN 9190 werden Werkstücke mit einer drehbar gelagerten Spannbacke gespannt. Die Spannkraft wirkt dabei seitlich und von oben mit Niederzugseffekt auf das Werkstück und spannt dieses gegen Festanschläge sowie die Auflagefläche. Der Spannweg der Spannbacke resultiert aus der Schwenkbewegung des Spiral-Spannhebels. Beim Lösen des Spannhebels wird die Spannbacke per Federkraft zurückgestellt. Die geringe Bauhöhe der Niederzugspanner ermöglicht in vielen Fällen eine vollflächige Bearbeitung des Werkstücks. Niederzugspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich lassen sie sich mit den Auflageleisten GN 9190.3, die als Zubehör erhältlich sind, in beliebiger Position quer zur T-Nut positionieren.
