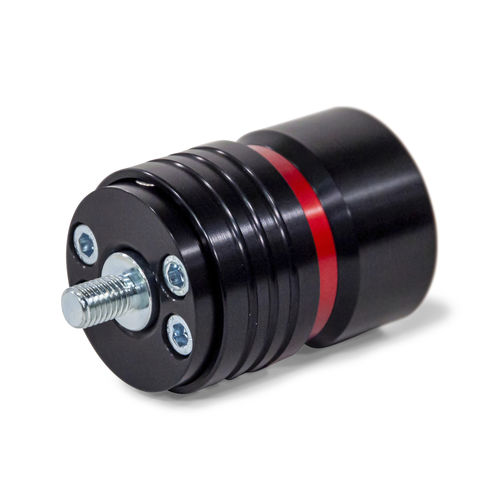

Schnellkupplung GN 1050

Stahlschnelltrennbar

Schnellverschluss-Kupplungen GN 1050 positionieren und befestigen Bauelemente in Verbindung mit Zapfen GN 1050.1 werkzeuglos, formschlüssig und wiederholgenau. Bei häufigen Rüstvorgängen oder solchen, die umständlich mit Schraubwerkzeug vorgenommen werden müssen, können Schnellverschluss-Kupplungen z. B. an Vorrichtungen oder Produktionslinien zur rationellen Montage von Seitenführungen, Abdeckungen und Anbaugeräten eingesetzt werden. Ein Sicherungsknopf schützt vor unbedachtem Öffnen der Kupplung. Wird dieser gedrückt, lässt sich die Schiebemuffe axial bewegen um im Inneren einen eingesteckten Zapfen am Einstich zu entriegeln. Außen wird gleichzeitig ein roter Ring sichtbar, welcher den entriegelten Zustand anzeigt. Die Kupplungen übertragen kein Drehmoment. Werden mehrere Kupplungen an einem Bauelement verwendet, ist es über das Kennzeichen L möglich, einen Radial- sowie Axialversatz auszugleichen. Die Bohrungen d3 nehmen bei Bedarf Zylinder- oder Spiralspannstifte auf, welche die Kupplung positionieren. Beim Kennzeichen L sind die Stiftbohrungen anwendungsseitig entsprechend größer vorzusehen, um den Radialausgleich zu ermöglichen. Flansche GN 1050.2 sind als Zubehör zur Montage von Kupplungen und Zapfen erhältlich und erweitern deren Anbaumöglichkeiten.
