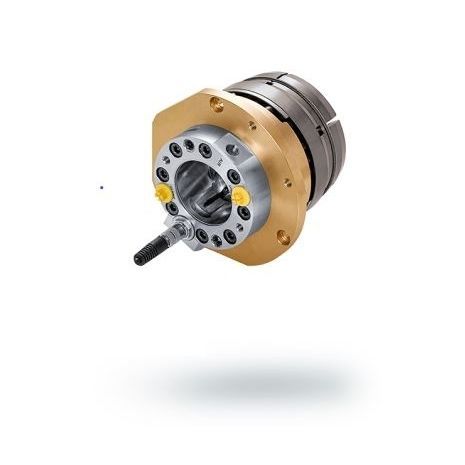

Zustandsüberwachungssystem MSU

StromPositionMess

SMARTE 3-IN-1 MONITORING-LÖSUNG MSU ist ein sensorgestütztes Assistenzsystem, das in OTT-JAKOB Löseeinheiten integriert wird und die Verfügbarkeit und Effizienz einer Werkzeugmaschine nachhaltig steigert. Das einzigartige Konzept von MSU kombiniert drei Monitoring-Funktionen in einer Einheit: Identifikation der Zugstangenposition Detektion der Lösekolbenposition Erkennung von Leckage in der Drehdurchführung (optional) Die Überwachung dieser Parameter ist für die Sicherstellung eines kontrollierten Fertigungsablaufes von wesentlicher Bedeutung. Die Erfassung der Messdaten erfolgt während der Teilebearbeitung, sodass Informationen über den tatsächlich vorherrschenden Maschinenzustand gewonnen werden. Diese können ganz im Sinne der Predictive Maintenance zur Analyse bzw. für weitergehende Entscheidungen genutzt werden. Sicherer Spann- und Lösevorgang Die Überwachung der Zugstangenposition wird über ein elektronisches Wegmesssystem durchgeführt. Dieses detektiert mittels eines Targetrings am Zugstangenanschluss die exakte Position der Zugstange und dadurch die aktuelle Werkzeugposition. Das System erkennt die drei Spannzustände „gelöst“, „Werkzeug gespannt“ und „gespannt ohne Werkzeug“. Durch Vorliegen dieser Information wird verhindert, dass der Werkzeugwechsler das Werkzeug zu früh aus der Spindel entnimmt oder die Spindel anläuft, bevor das Werkzeug (korrekt) gespannt ist.
