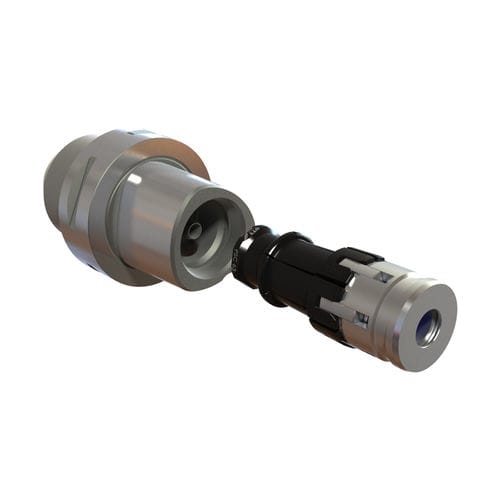

Polygonschaftkegel-Werkzeugspannfutter PSC

ISO

Der Polygonschaftkegel ist eine leistungsstarke Schnittstelle, die sich insbesondere beim Einsatz in Multi-Task-Maschinen bewährt hat. Im Jahr 1990 unter dem Namen Coromant CAPTO auf dem Markt eingeführt, erfolgte nach Ablauf des Patentschutzes die internationale Normung nach ISO 26623. Das Hauptmerkmal des PSC ist die einzigartige konisch polygonale Formgebung, die aufgrund ihrer selbstzentrierenden Eigenschaft effektiv Axial- und Radialspiel verhindert. Dank der Plananlage wird nicht nur eine genau definierte Position des Werkzeuges in der Aufnahme erreicht, sondern auch eine exzellente Wiederholgenauigkeit. Damit eignet sich der Polygonschaftkegel speziell für Anwendungen in der Hochpräzision. Die PSC-Schnittstelle verfügt über eine exzellente Steifigkeit, die aus dem großen Kegeldurchmesser resultiert. Zusätzlich sorgt die gleichmäßige Verteilung des Drehmoments über die Polygonfläche für maximale Stabilität. Modularität Der OTT-JAKOB PSC-Spannsatz wurde auf die bereits existierenden Komponenten des OTT-JAKOB Spannsystems abgestimmt und ist dadurch nahtlos in unsere modulare Struktur eingebunden. Diese Eigenschaft bietet die Möglichkeit, Spindeln optional mit HSK oder PSC auszustatten. Spindelhülse OTT-JAKOB bietet eine komplette Einbaugruppe bestehend aus Spannsatz und Spindelhülse inkl. Anschluss für Reinigungsluft-/Medienübergabe. Dank der bereits vorhandenen Innenkontur in der Spindelhülse, entfällt die aufwendige Fertigung der PSC-Kontur.
