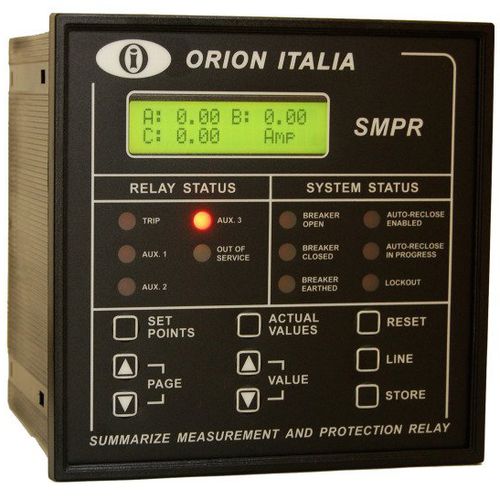

Überspannungsschutzrelais SMPR-1

ÜberstromPhasenfolgefür Schalttafelmontage

Strom Spannung Leistung Einspeisung Schutzrelais Der SMPR wurde entwickelt, um die Ströme der Leitung und der Erde zu messen und Effektivspannungen unter normalen Bedingungen oder unter Störungen zu liefern. Diese Informationen werden intern vom Mikroprozessor verarbeitet, um die vom Benutzer gemäß ANSI-, IAC- oder IEC-Normen definierten Schutzmaßnahmen durchzuführen. Die Betriebszustände des Schalters oder Trennschalters werden ebenfalls angezeigt. Anwendungen Primär- und Backup-Schutz für Versorgungsleitungen, Kraftwerke und industrielle Verteilersysteme Schutz von Transformatoren, Freileitungen, Kabeln und Generatoren Schutz und Funktionalität (27) Unterspannung (32) Richtungsabhängige Leistung (37) Unterstrom (46) Gegensystemstrom (47) Phasenfolge-Spannung (50) Momentaner Überstrom der Phase (50N/50G) Momentaner Erdungsüberstrom Überlast-Alarm Ansprechwert (51) Inverser Zeitphasenüberstrom (51N/51G) Inverse Zeit Erdungsüberstrom ANSI-, IAC- oder IEC/BS142-Kurven inklusive: mäßig invers normal invers sehr invers extrem invers bestimmte Zeit (55) Leistungsfaktor (59) Überspannung (68) Blockierausgang (81) Unter- und Überfrequenz (86) Sperre Kumulierte KA pro Phase bei Unterbrechung des Schalters
