Temperaturregelschutzrelais

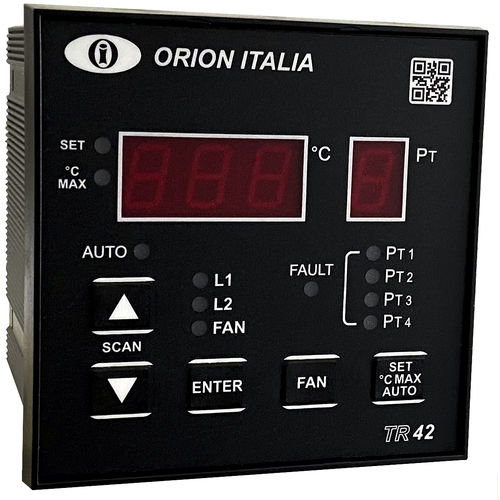

Das Schutzrelais für Temperaturanwendungen TR-42 wurde als Zubehör von größter Bedeutung für harz- oder luftisolierte dreiphasige MT-Transformatoren, als Schutz vor gefährlichen Übertemperaturen an der Isolierspule, an der Wicklung und zur Steuerung des Eingriffs von Kühlventilatoren entwickelt. Die Temperatur wird von 3 oder 4 Temperatursensoren Pt-100 DIN 43760 erfasst, drei davon befinden sich in den Transformatorspulen, der vierte auf dem Kern.
Anzeige der Ist-Temperatur des 4 RTDs
Anzeige und Speicherung der höchsten Temperatur jedes RTDs
3 programmierbare Ausgangskontakte von 0° bis 220°C Stufe 1, Stufe 2 und FAN-Steuerung
Automatik- und "Always ON"-Ventilatorbetrieb
Alarm bei TR-42-Ausfall oder PT 100-Trennung
Automatischer Lüfterstart jede Woche (Lagerschutz)
---
